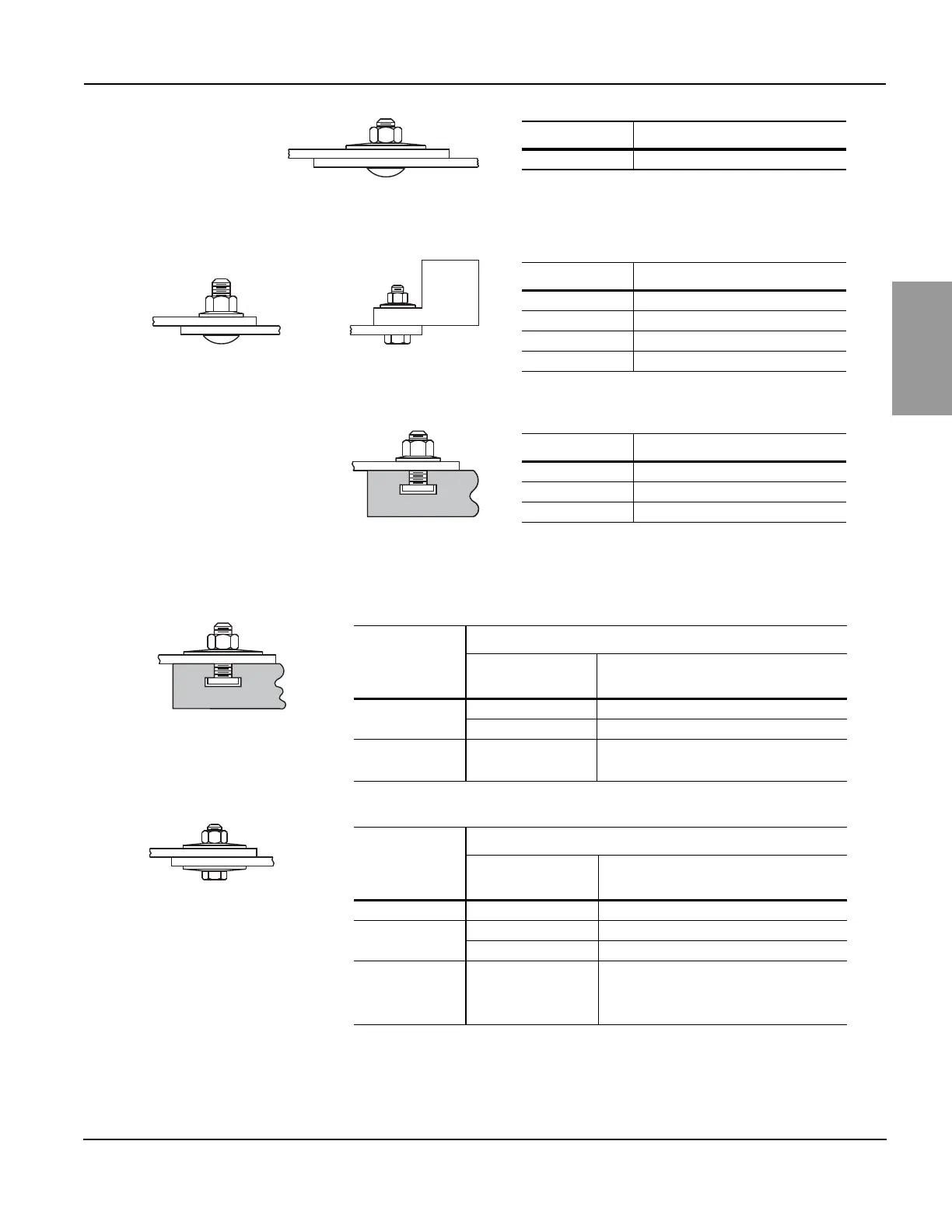

Sección 9—Valores de par de apriete para las conexiones eléctricas Tableros de distribución Power-Style™ QED-2
5980043-055-13
ESPAÑOL
© 1988–2018 Schneider Electric Reservados todos los derechos
Herraje Valor de par de apriete
1/2 pulg 720–840 lbs-pulg (81–95 N•m)
Herraje Valor de par de apriete
1/4 pulg 50–75 lbs-pulg (6–8 N•m)
3/8 pulg 175–225 lbs-pulg (20–25 N•m)
1/2 pulg 250–350 lbs-pulg (28–40 N•m)
Herraje
Valor de par de apriete
Diá. ext. de la
roldana cónica
Tornillo (en “T”) de cabeza cuadrada
Roldana cónica
3/8 pulg
22 mm (0.87 pulg) 250–280 lbs-pulg (28–32 N•m)
25 mm (1.00 pulg) 130–150 lbs-pulg (15–17 N•m)
1/2 pulg
32 mm (1.25 pulg)
57 mm (2.25 pulg)
450–550 lbs-pulg (51–62 N•m)
Herraje
Valor de par de apriete
Diá. ext. de la
roldana cónica
Tornillo de cabeza hexagonal
(2) Roldanas cónicas
5/16 pulg 23 mm (0.90 pulg) 145–160 lbs-pulg (16–18 N•m)
3/8 pulg
22 mm (0.87 pulg) 250–280 lbs-pulg (28–32 N•m)
25 mm (1.00 pulg) 130–150 lbs-pulg (15–17 N•m)
1/2 pulg
32 mm (1.25 pulg)
57 mm (2.25 pulg)
76 mm (3.00 pulg)
720–840 lbs-pulg (81–95 N•m)
Tornillo de carro
Tuerca hexagonal
Roldana cónica
Tornillo de carro
Ensamble de roldana cónica
Tuercas de seguridad
Tornillo de cabeza hexagonal
Ensamble de roldana cónica
Tuercas de seguridad
Tornillo (en “T”) de cabeza cuadrada
Ensamble de roldana cónica
Tuercas de seguridad
Tornillo (en “T”) de cabeza cuadrada
Roldana cónica
Tornillo de cabeza hexagonal
(2) roldanas cónicas
Herraje Valor de par de apriete
1/4 pulg 50–75 lbs-pulg (6–8 N•m)
5/16 pulg 80–125 lbs-pulg (9–14 N•m)
3/8 pulg 175–225 lbs-pulg (20–25 N•m)
1/2 pulg 250–350 lbs-pulg (28–40 N•m)
