Entrave des câbles pour le courant nominal de court-circuit (SCCR)
L'entrave des câbles est recommandée pour les cosses montées sur barres-bus
dans les conditions suivantes :
• Les longueurs de câbles non soutenues dépassent 1 m (3,5 pieds)
1
ET
• Les câbles répondent au critère Oui indiqué au tableau 1.
OU
• Quand il est autrement spécifié.
REMARQUE : Pour les disjoncteurs I-Line
MC
, ou si les cosses sont dans le
disjoncteur, se reporter aux directives d'utilisation pour le disjoncteur
spécifique.

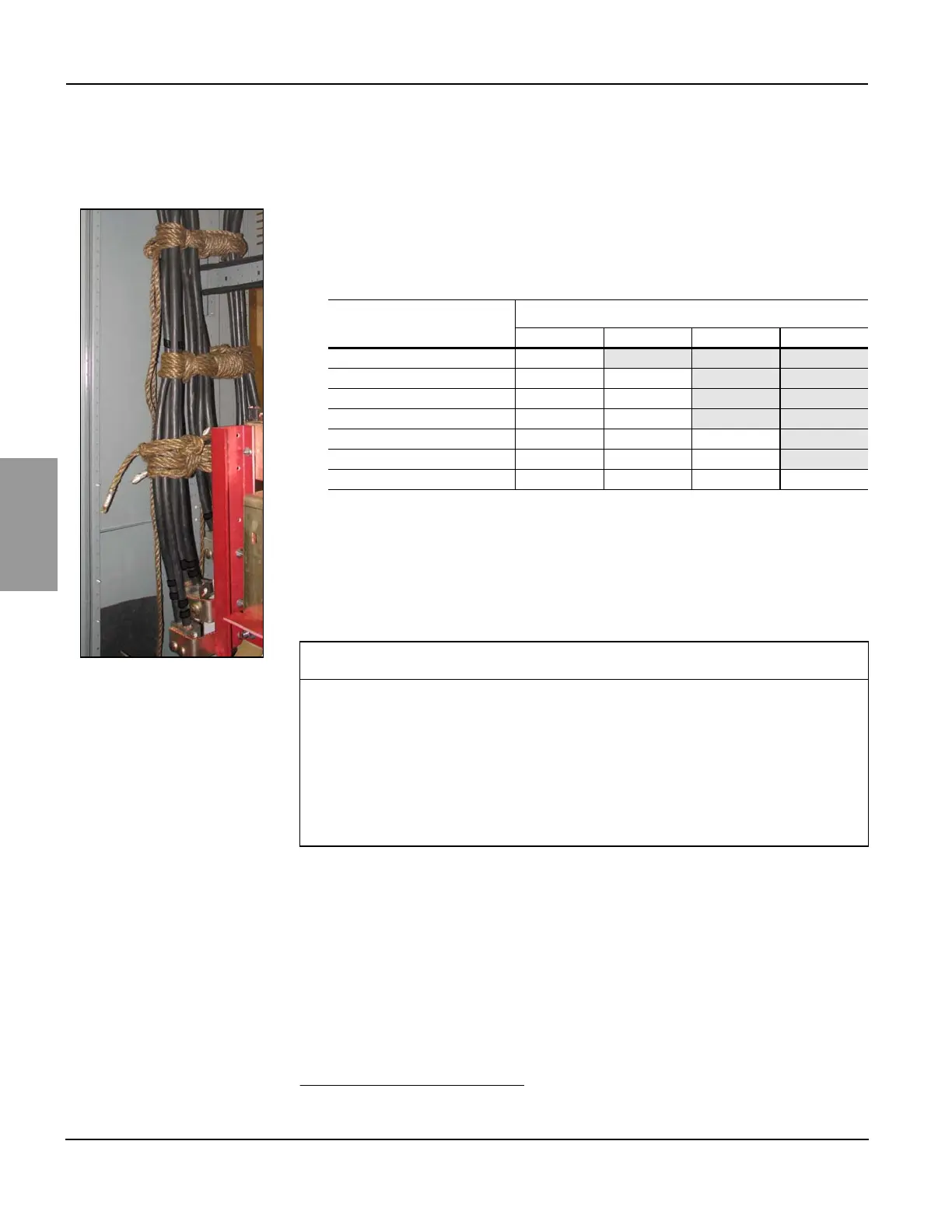

Figure 25 – Exemple de
l'entrave de
câble
1
La longueur d'un câble est mesurée de l'extrémité de la cosse au raccord du conduit par lequel le câble
sort.
Tableau 2 – Critères de l'entrave de câble
Courant admissible
du câble
Courant de défaut de court-circuit disponible (RMS)
< 65 kA 65 à < 85 kA 85 à < 150 kA 150 à 200 kA
800 A Non Oui Oui Oui
1 200 A Non Non Oui Oui
1 600 A Non Non Oui Oui
2 000 A Non Non Oui Oui
2 500 A Non Non Non Oui
3 000 A Non Non Non Oui
4000 A Non Non Non Non
VIS
RISQUE DE DÉPLACEMENT DES CÂBLES DANS DES CONDITIONS DE
COURT-CIRCUIT
Entravez tous les câbles, y compris les câbles de neutre, dans l'installation du
panneau de commutation lorsque les conditions indiquées à la page 36 sont
satisfaites.
Si ces directives ne sont pas respectées, cela peut entraîner des dommages
matériels.
