Square QED-2 - Figura 21 - Brida Qwik Flange

Tableros de distribución Power-Style™ QED-2 Sección 4—Instalación
32 © 1988–2018 Schneider Electric Reservados todos los derechos 80043-055-13
ESPAÑOL
5. Utilice una llave con una palanca de 457 mm (18 pulg) o más larga para
apretar el tornillo de unión hasta romper la cabeza exterior. No deje que caigan
la cabeza del tornillo ni el disco rojo de advertencia dentro del tablero de
distribución tipo autosoportado.
6. Utilice los cuatro tornillos de 1/4-20 para colocar las dos placas de cierre
pequeñas restantes en su lugar alineándolas con los agujeros en el tablero de
distribución tipo autosoportado.
7. Asegúrese que las fases del electroducto instalado estén en la posición
correcta, antes de energizarlo.

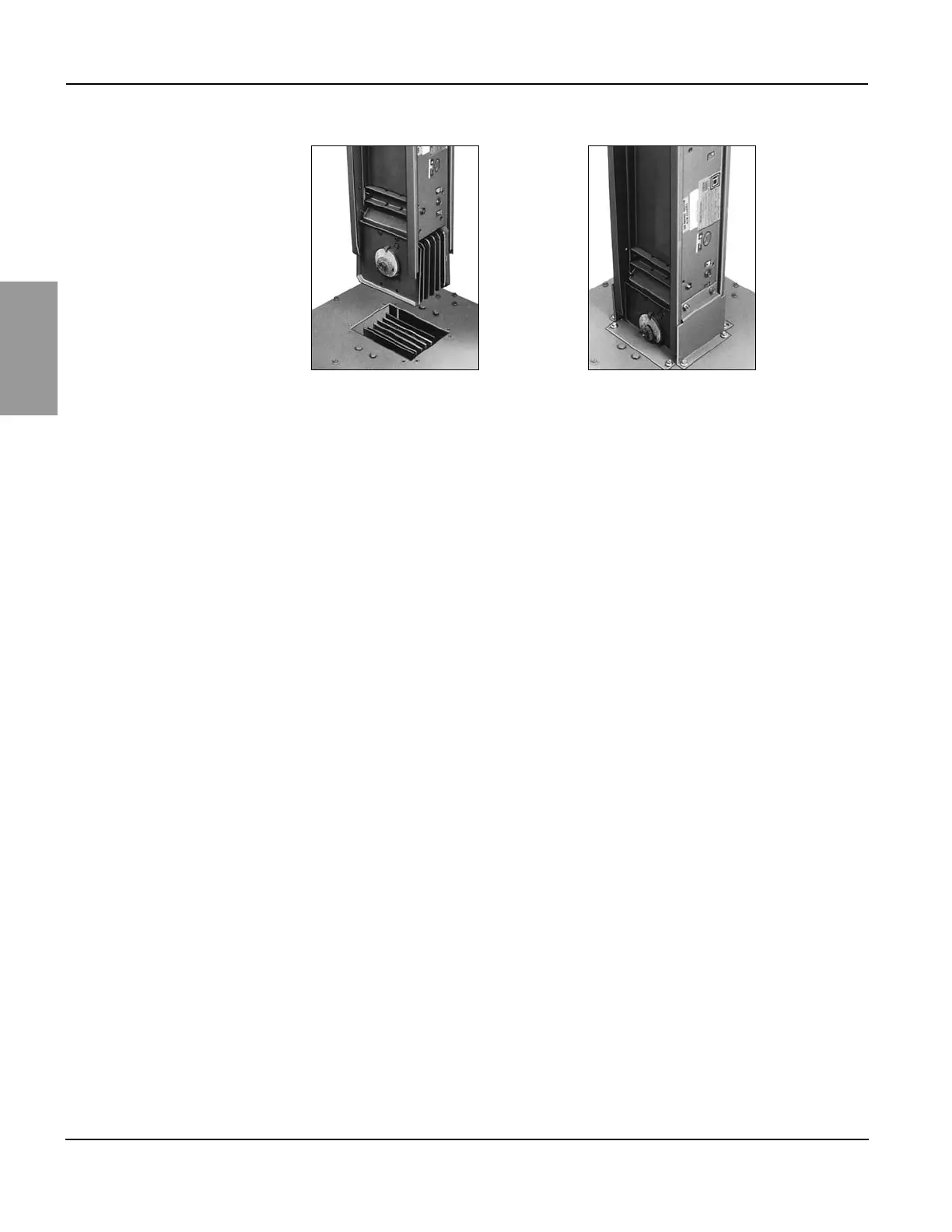

Figura 21 – Brida Qwik Flange
