Sección 4—Instalación Tableros de distribución Power-Style™ QED-2
3380043-055-13
ESPAÑOL
© 1988–2018 Schneider Electric Reservados todos los derechos
Conexión del electroducto—
NEMA 1 (sin brida
Qwik Flange) y NEMA 3R
Si el tablero viene con este estilo de conexión, se deberá retirar la brida falsa antes
de instalar el electroducto, vea la figura 22.
1. Desde el interior del tablero de distribución tipo autosoportado, extraiga los
tornillos de 13 mm (1/2 pulg) que sujetan las barras del tablero a las bridas falsas
no metálicas. Conserve los herrajes para volverlos a utilizar.
2. Retire los tornillos que sujetan la brida falsa al gabinete del tablero de
distribución tipo autosoportado.
3. Retire la brida falsa, vea la figura 22.
PELIGRO
PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR
ARQUEO
Desenergice el tablero de distribución tipo autosoportado y el electroducto antes
de realizar las conexiones.
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones
serias.

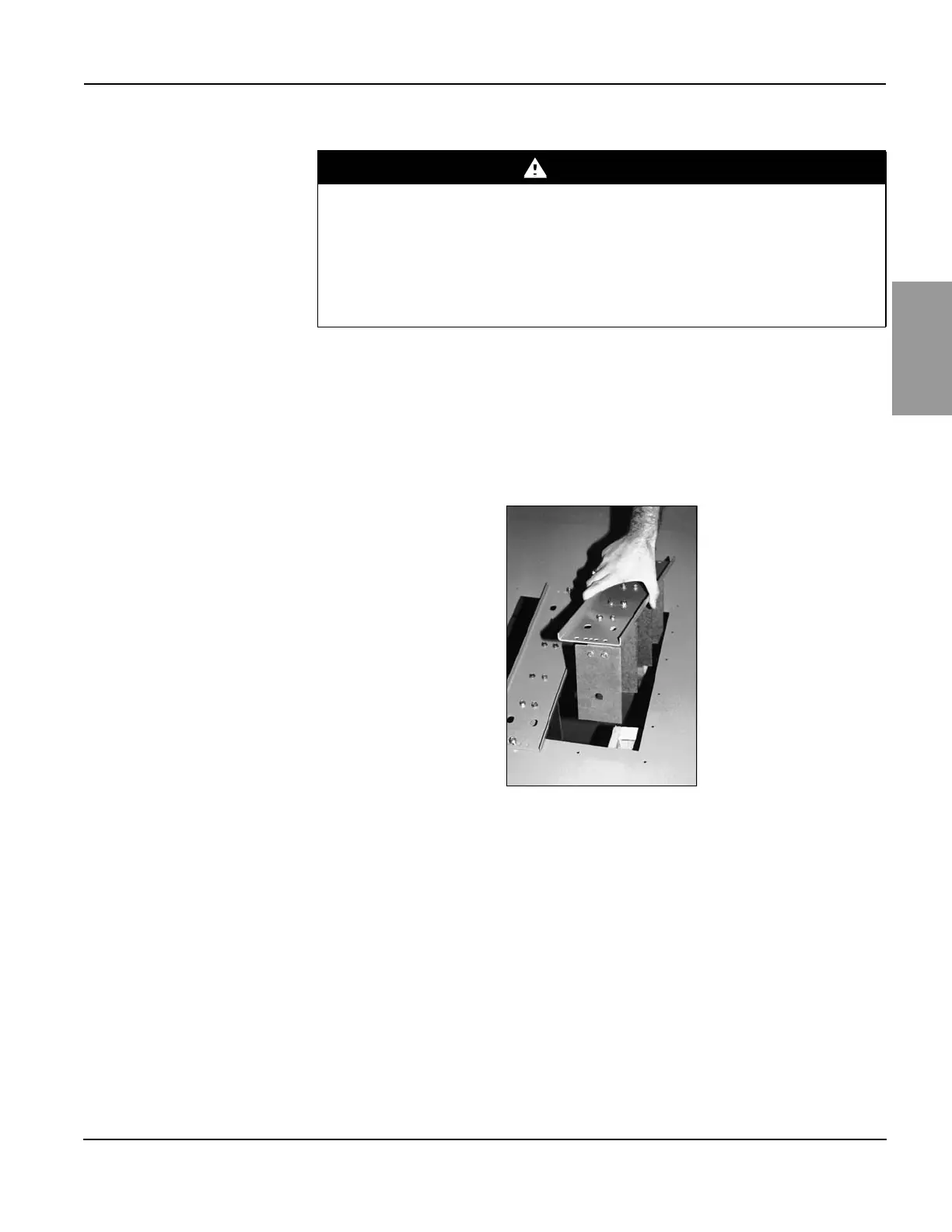

Figura 22 – Desmontaje de la brida falsa
