Panneaux de commutation Power-Style
MC
QED-2 Chapitre 4—Installation
20 © 1988–2018 Schneider Electric Tous droits réservés 80043-055-13
FRANÇAIS
Ancrage de l’appareil QED-2
pour les applications
sismiques
Les profilés de base sont de la largeur de la section. Les profilés et attaches de
raccordement procurent un trou de 19 mm (0,75 po) de diamètre minimum pour
attacher la section au sol. Pour ancrer correctement le panneau QED-2 au sol,
utiliser les quatre emplacements de montage pour les armoires NEMA type 1 d’une
profondeur inférieure à 914 mm (36 po), les six emplacements de montage pour
les armoires d’une profondeur de 914 à 1778 mm (36 à 70 po), et six des huit
emplacements de montage pour les armoires d’une profondeur supérieure à 1778
mm (70 po) (voir la figure 9 à la page 22).
Utiliser une rondelle Belleville de 32 mm (1,25 po) de diamètre extérieur (fournis par
autres; voir la figure 8) sous la tête de chaque boulon ou écrou d’ancre. En outre,
chaque section fermée NEMA type 1 comprend points rigides, situés sur la partie
supérieure arrière, pour attacher deux tirants supérieurs latéraux (les tirants et la
quincaillerie sont fournis par d’autres) à la structure du QED-2 pour fournir une
entrave structurelle au-dessus de l’appareil (voir les figures 11 et 12 à la 25).
L’entrave structurelle est requise pour appareil QED-2 installé :
• quand indiquée par le certificat de qualification sismique, ou
• lorsqu’aucun déplacement du dessus de l’appareil ne peut être toléré.
REMARQUE : La quincaillerie d'ancrage n'est pas fournie avec l’appareil QED-2.
Après avoir correctement effectué la jonction du panneau QED-2 et de l’appareil
adjacent et avoir boulonné la structure au sol, installer les conducteurs de service
d’arrivée et les câbles du côté charge. Pendant un tremblement de terre, le dessus
du panneau QED-2 peut se déplacer dans n'importe quelle direction. Tous les
câbles entrant par le haut doivent pouvoir s'accommoder de ce mouvement.
L'armoire de l’appareil QED-2 (en particulier le dessus) ne doit pas être employée
pour monter de l'équipement extérieur.

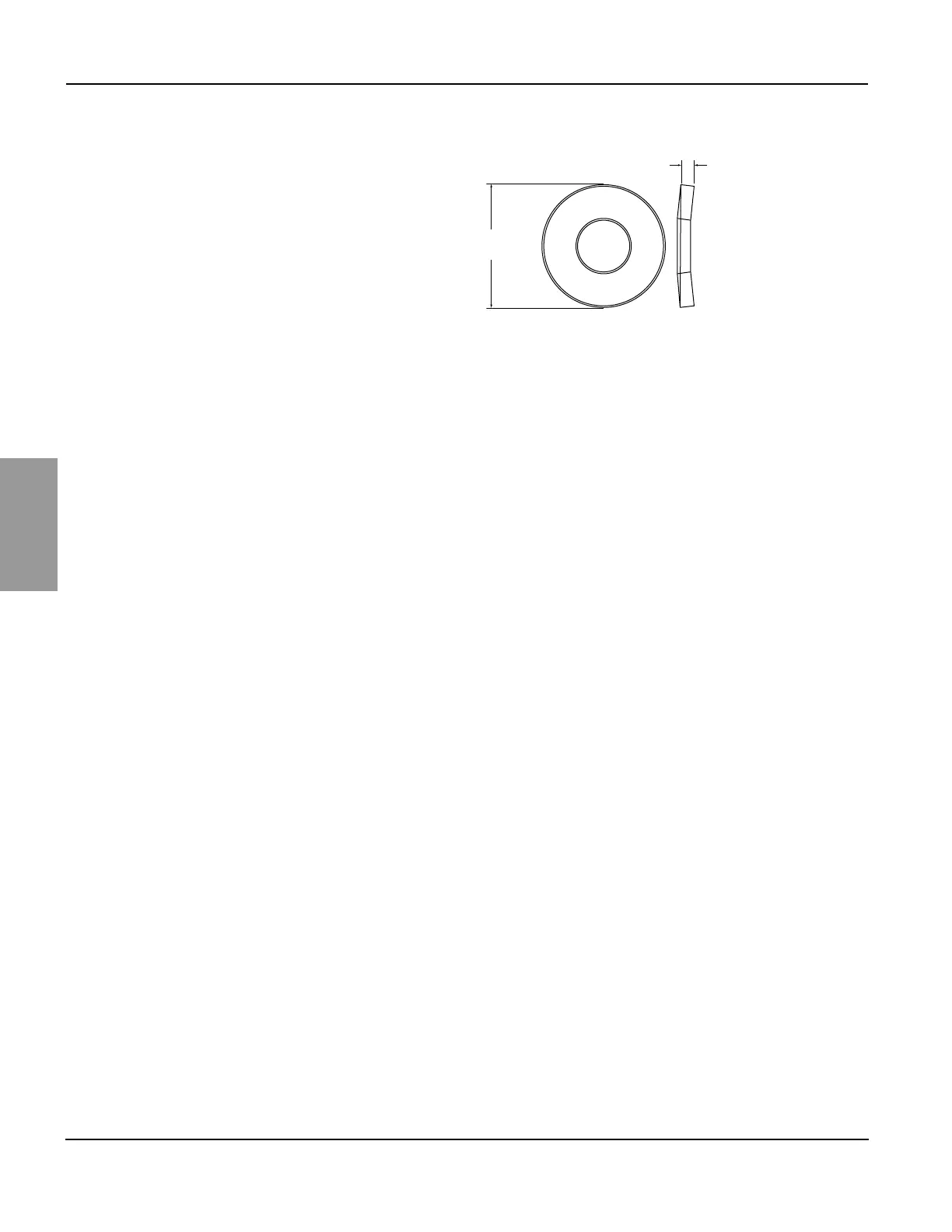

Figure 8 – Rondelle Belleville
ø 32 mm
(1.25 po)
3.6 mm
(0.14 po)
