Panneaux de commutation Power-Style
MC
QED-2 Chapitre 4—Installation
22 © 1988–2018 Schneider Electric Tous droits réservés 80043-055-13
FRANÇAIS

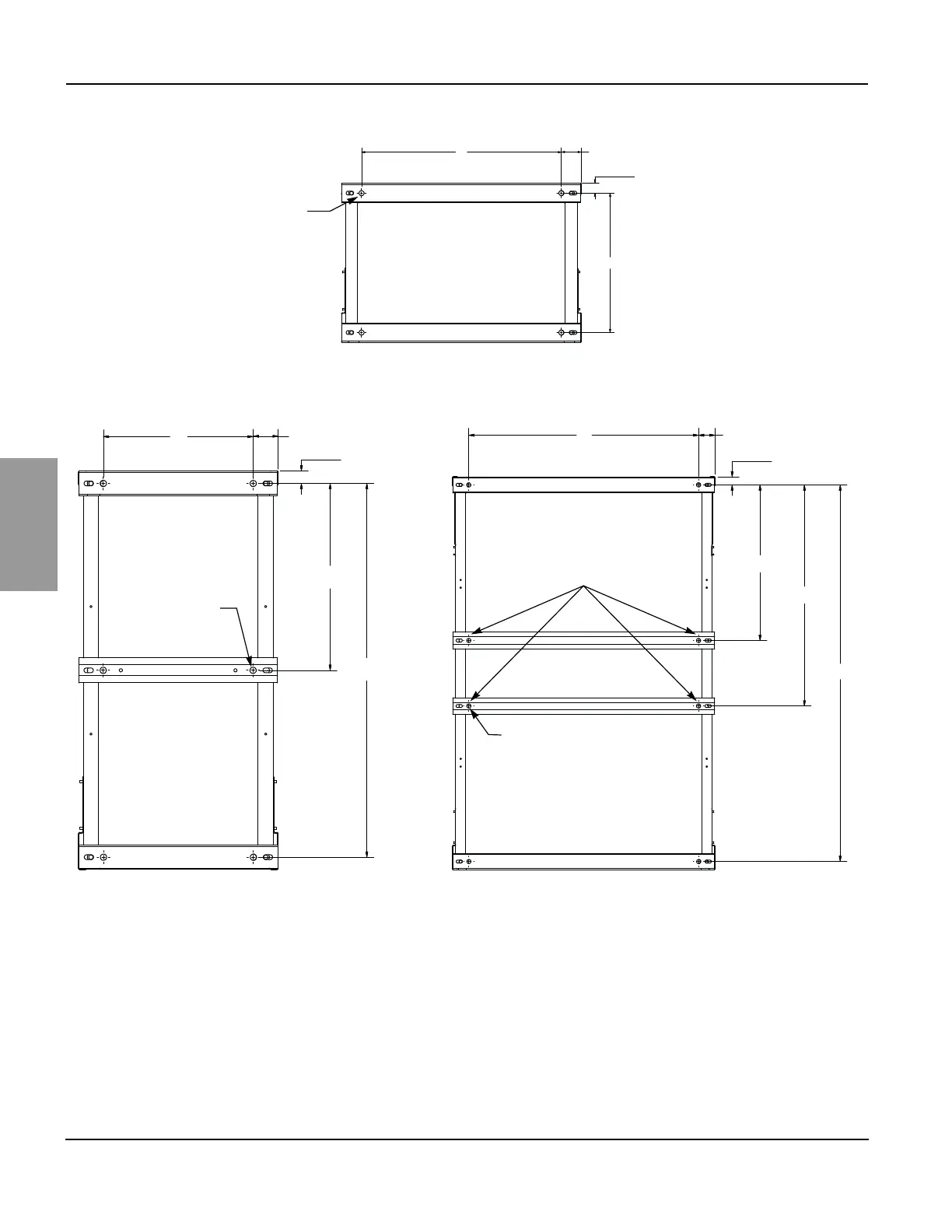

Figure 9 – Emplacements des boulons de fixation au sol du profilé de base
X
Y
X
Y
Z
X
Y
Z
Z
1
2
Vue du bas de l'armoire
Avant de l'armoire
Trous de montage de 19 mm (0,75 po)
de diamètre, quatre emplacements
Armoires d’une profondeur < à 914 mm (36 po)
76 mm (3,0 po) (typique)
38 mm (1,5 po) (typique)
Avant de l'armoire
Armoires d’une profondeur
> à 1778 mm (70 po)
76 mm (3,0 po)
(typique)
38 mm (1,5 po)
(typique)
Avant de l'armoire
Trous de montage
de 19 mm (0.75 po)
de diamètre,
six emplacements
Armoires d’une profondeur
de 914 à 1778 mm (36 à 70 po)
76 mm (3,0
po) (typique)
38 mm (1,5
po) (typique)
Trous de montage de 19 mm
(0.75 po) de diamètre,
huit emplacements
Pour les configurations avec deux
profilés de base situés à l'intérieur,
choisir l'un des deux profilés et
installer deux boulons d'ancrage
pour les applications anti-séisme.
Vue du bas de l'armoire
Vue du bas de l'armoire
REMARQUE : Voir le tableau 1
à la page 21 pour les valeurs
des dimensions X / Y / Z.
