Chapitre 4—Installation Panneaux de commutation Power-Style
MC
QED-2
23© 1988–2018 Schneider Electric Tous droits réservés80043-055-13
FRANÇAIS
2. Selon la taille de châssis (voir la figure 9 à la page 15), utiliser quatre ou six points
d’ancrage dans les emplacements indiqués à la figure 10.
3. Après la mise en place du panneau de commutation, fixer les profilés de base.
La quincaillerie utilisée à chaque point d'ancrage doit comprendre une rondelle
Belleville de 32 mm (1,25 po) de diamètre, comme illustré à la figure 10.
REMARQUE : le dessus [TOP] de la rondelle Belleville doit être orienté
vers le haut.
4. Serrer chaque écrou à la valeur de couple spécifiée par le fabricant de
l'ancrage pour développer la résistance totale de l'ancrage.

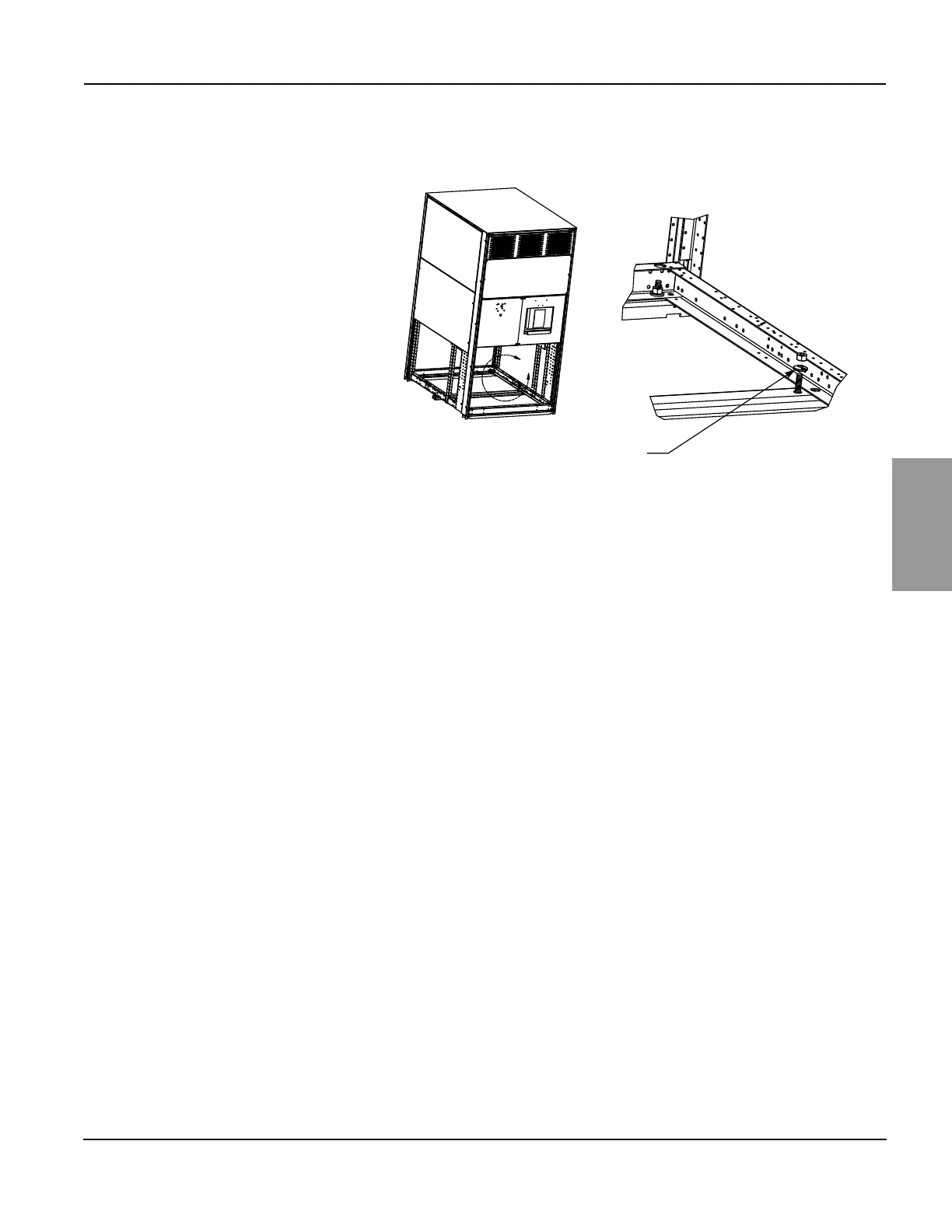

Figure 10 – Quincaillerie de montage de profilés de base
A
Rondelle Belleville de 1,25 po ( 32 mm) de diam.
(côté marqué « TOP » orienté vers le haut)
Détail A
REMARQUE : Détail de la quincaillerie de
montage du profilé de base représenté à titre
de référence uniquement. La quincaillerie
d'ancrage n'est pas fournie avec le panneau
de commutation. Les couvercles et la
quincaillerie interne ne sont pas représentés
aux fins d'illustration seulement.
