Chapitre 3—Réception, manutention et entreposage Panneaux de commutation Power-Style
MC
QED-2
11© 1988–2018 Schneider Electric Tous droits réservés80043-055-13
FRANÇAIS
Manutention avec oreilles de
levage
Schneider Electric fournit les oreilles de levage à titre d'équipement standard pour
les sections de transport des panneaux de commutation NEMA type 1 de valeur
nominale jusqu'à 3000 A. Les étiquettes de directives placées sur chaque section
de transport contiennent des dessins et des directives écrites précisant l'usage
approprié des oreilles de levage (figure 2). Utiliser des entretoises rigides ou une
barre d'écartement et oreilles de levage pour procurer un levage vertical. Cela
aidera à éviter d'endommager le châssis ou le fini.
Suivre ces directives pendant la manipulation du panneau :
1. Utiliser des câbles ou chaînes classés pour supporter la charge, munis de
crochets ou manilles de sécurité. Ne faites pas passer de câbles ou chaînes
par les trous des oreilles de levage.
2. Utiliser une entretoise classée pour supporter la charge afin d'éviter tout
dommage de structure. L'angle minimum entre les câbles ou chaînes de levage
et la partie supérieure de l'appareil doit être de 45 degrés.
Suivre ces directives pour coucher l’appareil sur le dos :
1. Retirer la palette de transport et les couvercles de protection arrière de l’appareil.
2. Utiliser des grues mobiles, sangles de levage et câbles ou chaînes pour
coucher l’appareil sur le dos.
3. La vitesse de descente ou de levée pour coucher un appareil sur le dos est de
1,22 mètre (4 pieds) par minutes ou moins.
4. Inverser la procédure pour mettre l’appareil en position verticale.
5. Remettre les couvercles de protection arrière en place.

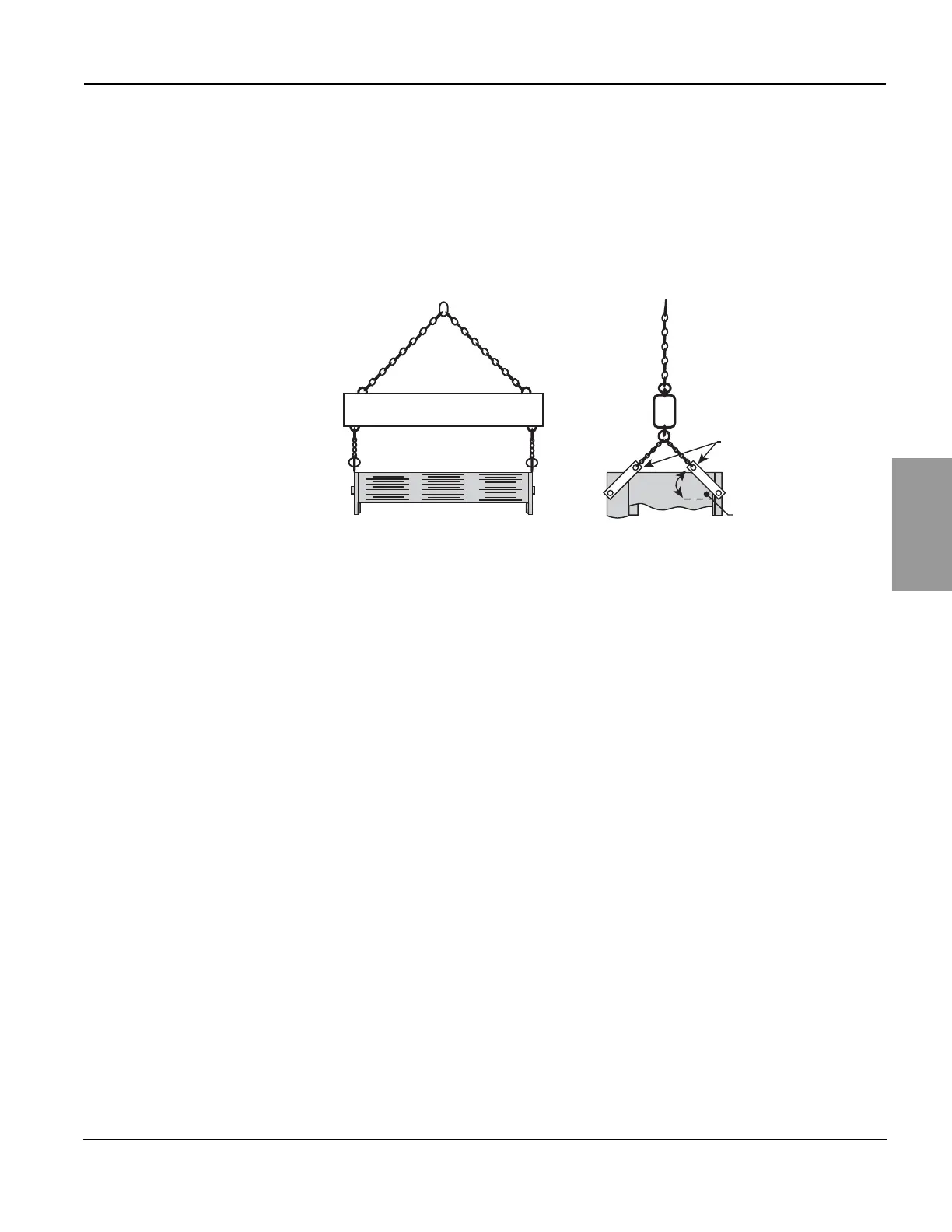

Figure 2 – Levage à l'aide d'une grue mobile, des oreilles de levage et de
câbles ou de chaînes
Entretoise
Vue avant
Vue latérale
Oreilles
de levage
Angle de
45° min.
