Sección 3—Recibo, manejo y almacenamiento Tableros de distribución Power-Style™ QED-2
1180043-055-13
ESPAÑOL
© 1988–2018 Schneider Electric Reservados todos los derechos
Manipulación con correas
de levantamiento
Schneider Electric incluye las correas de levantamiento necesarias para manipular
las secciones de transporte de los tableros de distribución tipo autosoportado NEMA
tipo 1 de 3 000 A o de menor tamaño. Las etiquetas de instrucciones en cada
sección de transporte contienen los dibujos e instrucciones escritas que detallan el
uso correcto de las correas de levantamiento (vea la figura 2). Emplee barras
separadoras rígidas o una barra de extensión para facilitar el levantamiento vertical
con las correas de levantamiento. Esto ayuda a evitar daños al marco o acabado.
Siga estas instrucciones al manipular el tablero de distribución tipo autosoportado:
1. Utilice cables o cadenas adecuados para la carga con ganchos de seguridad o
grilletes. No pase los cables ni las cadenas por los agujeros en las correas
de levantamiento.
2. Emplee una barra separadora adecuada para la carga para evitar daños a la
estructura. Nivélela de manera que el ángulo mínimo entre los cables o
cadenas de levantamiento y la parte superior del equipo sea de 45°.
Siga estas instrucciones para colocar el equipo sobre su parte posterior:
1. Retire el patín de transporte y las cubiertas posteriores del equipo.
2. Emplee grúas aéreas, correas de levantamiento y cables o cadenas para
colocar el equipo sobre su parte posterior.
3. La variación de caída o elevación para colocar el equipo en su parte posterior
es de 1,22 m (4 pies) por minuto o menos.
4. Realice este procedimiento de manera inversa para colocar el equipo en
posición vertical.
5. Vuelva a instalar las cubiertas posteriores.

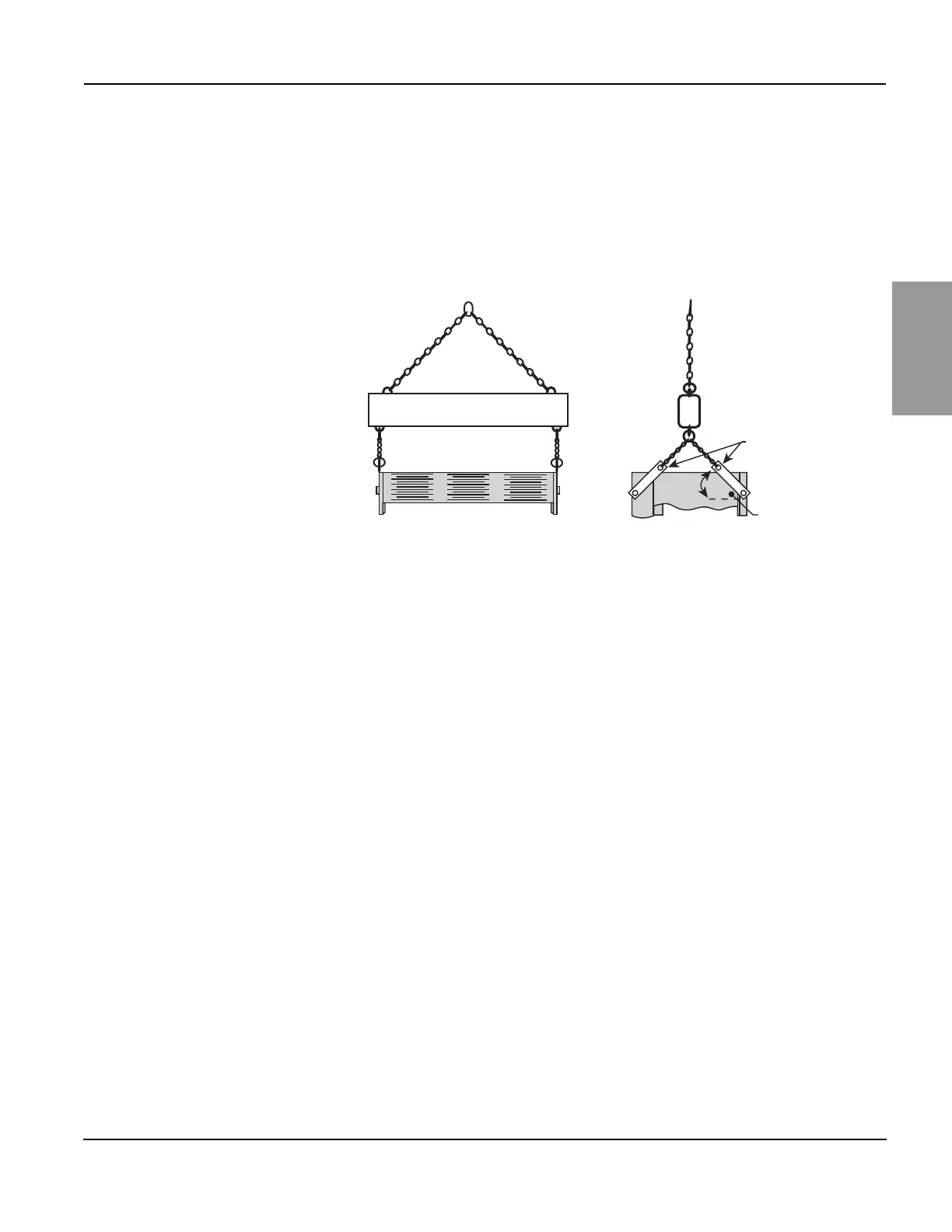

Figura 2 – Levantamiento con una grúa aérea, correas de levantamiento y
cables o cadenas
Barra separadora
Vista frontal
Vista lateral
Correas de
levantamiento
Ángulo de
45° mín.
