Square QED-2 - Conexiones de Empalme de la Barra de Puesta a Tierra; Figura 15 - Conexión de Empalme de la Barra de Puesta a Tierra; Figura 16 - Conexión de Empalme de la Barra de Puesta a Tierra de la Serie 2

Sección 4—Instalación Tableros de distribución Power-Style™ QED-2
2780043-055-13
ESPAÑOL
© 1988–2018 Schneider Electric Reservados todos los derechos
Conexiones de empalme de la barra de puesta a tierra
Alinee y sujete las conexiones de empalme de la barra de puesta a tierra, en
cada sección de transporte. Apriete las conexiones en 11 N•m (100 lbs-pulg),
vea la figura 15 o 16.
NOTA: Es muy importante realizar la instalación correcta de los sistemas de
falla a tierra del equipo.

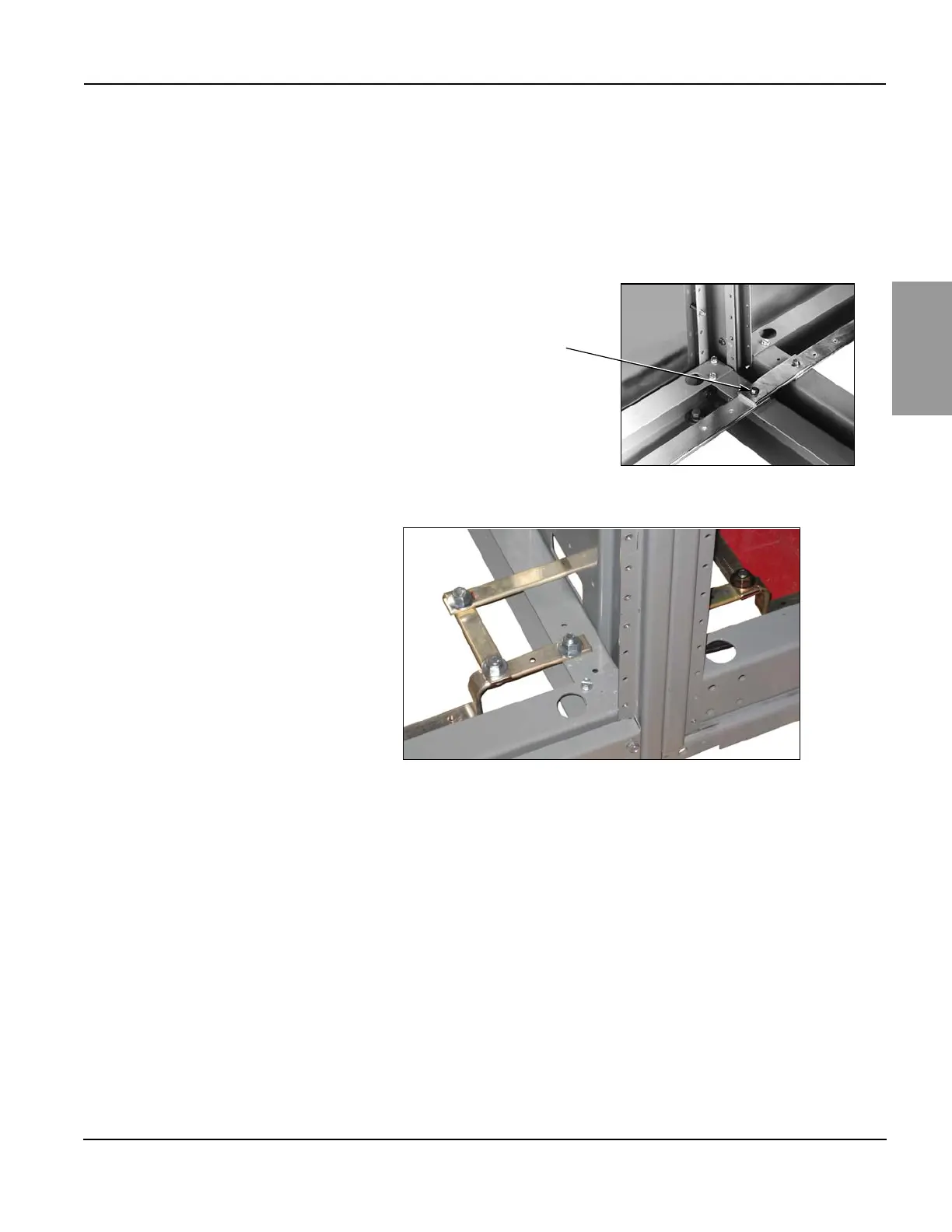

Figura 15 – Conexión de empalme de la barra de puesta a tierra
Figura 16 – Conexión de empalme de la barra de puesta a tierra de la serie 2
Empalme de la barra de puesta a tierra
(incluye el herraje formador de roscas
de 1/4-20)
