2. Desmonte la placa superior del gabinete del tablero principal. Conserve los
tornillos.
3. Desprenda las quatro placas ciegas de los agujeros preperforados de 22 mm
(0,88 pulg) de diámetro según las indicaciones del ingeniero de diseño oficial.
4. Con los discos removibles retirados, vuelva a instalar y vuelva a sujetar la placa
superior al gabinete empleando los tornillos que retiró del paso 2.
5. Instale el sistema de refuerzo de la parte superior empleando un tornillo de
1/2-13, grado 5, una roldana de acero de 25 mm (1 pulg) de diá, una roldana
Belleville de 1,25 pulg (32 mm) y una tuerca de acero endurecido de 1/2-13
como se muestra en la figura 12.

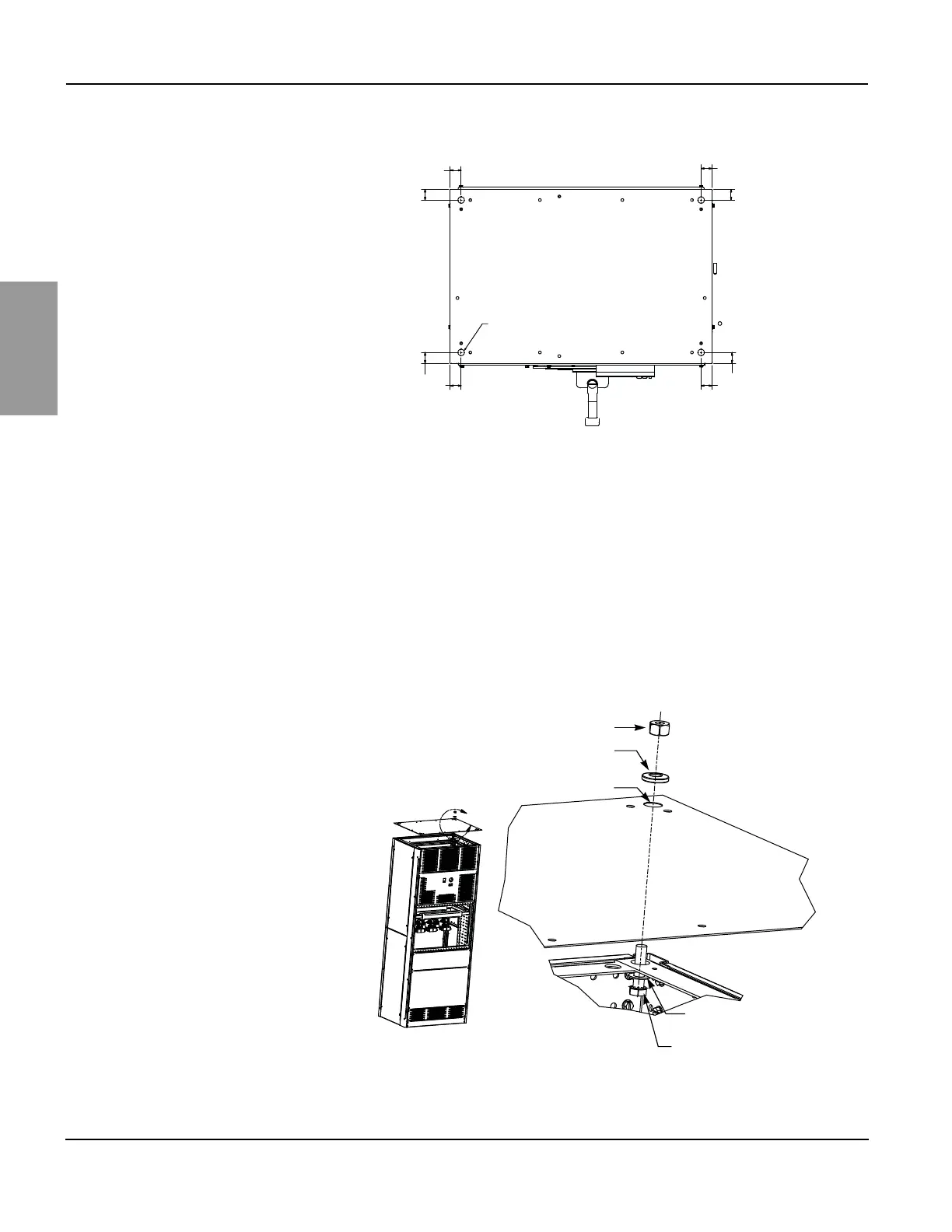

Figura 11 – Ubicación de los puntos de refuerzo para sujeción en la parte
superior
Figura 12 – Herrajes de montaje para sujeción en la parte superior
Parte superior del gabinete del tablero
Frente
Placas ciegas de los agujeros
preperforados de 22 mm (0,88 pulg)
de diámetro, cuatro lugares como
mostrado.
38 mm
(1,5 pulg)
38 mm
(1,5 pulg)
38 mm
(1,5 pulg)
38 mm
(1,5 pulg)
Tuerca de acero endurecido de 1/2-13
Roldana Belleville de 1,25 pulg (32 mm) de diá.
(parte SUPERIOR orientada hacia la tuerca)
Agujero de 22 mm (0,88 pulg) de diá.
Tornillo de 1/2-13 grado 5
Roldana de acero de
25 mm (1 pulg) de diá.
