Tableros de distribución Power-Style™ QED-2 Sección 4—Instalación
28 © 1988–2018 Schneider Electric Reservados todos los derechos 80043-055-13
ESPAÑOL
Unión y puesta a tierra
NOTA: Un sistema está “puesto a tierra” si está conectado a tierra en cualquier punto
adelante del tablero de distribución tipo autosoportado, independientemente de que el
conductor (neutro) de puesta a tierra haya o no sido llevado con las cargas.
Equipo de acometida—
Sistema puesto a tierra
En los sistemas sólidamente puestos a tierra utilizados como equipo de acometida o
como un tablero principal en un sistema derivado independiente:
1. Tienda un conductor (del electrodo de puesta a tierra) desde el electrodo en el
sitio de instalación al conector (zapata de tierra) del conductor del electrodo,
situado en la barra de puesta a tierra del tablero (o en la barra de neutro, si así
lo indican los dibujos del equipo), vea la figura 17. Seleccione el material y
tamaño del conductor del electrodo de puesta a tierra apropiado para cumplir
con los requisitos de las secciones 250-62 y 250-66 del NEC, NOM-001-SEDE
o las secciones 10-204 y 10-206 del Código canadiense CEC de 1998 e
instálelo según las especificaciones de la sección 250-64 del NEC, NOM-001-
SEDE o la sección 10-908 del CEC de 1998.
2. Instale el puente de unión principal entre la barra de neutro y la barra de
puesta a tierra (vea la figura 18 o 19). Obtenga los valores de par de apriete de
la “Sección 9—Valores de par de apriete para las conexiones eléctricas” en la
página 58.
NOTA: Si el tablero de distribución tipo autosoportado es alimentado de
múltiples fuentes (por ejemplo, sistemas de dos extremos), habrá que
instalar dos o más puentes de unión principales.

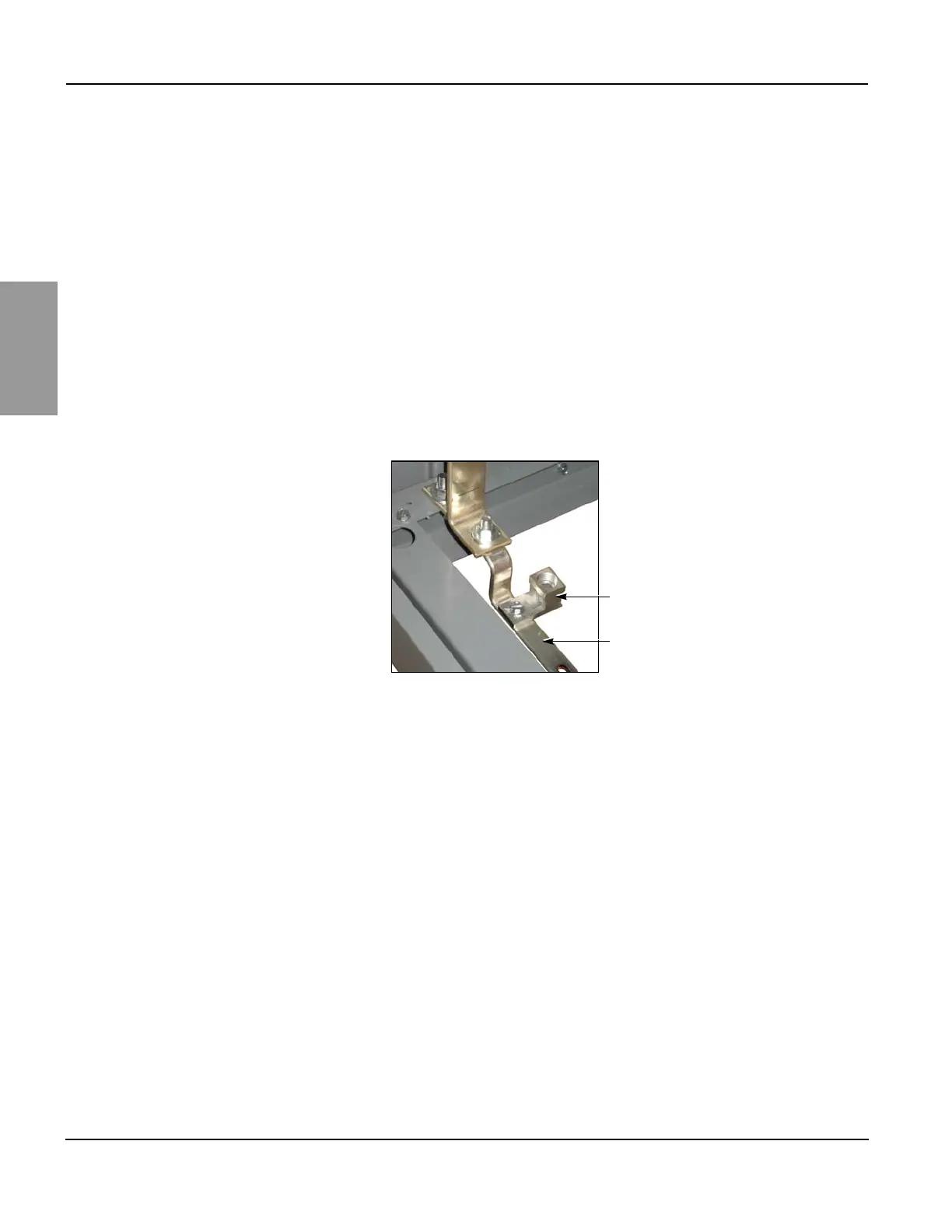

Figura 17 – Conector del electrodo de puesta a tierra
Conector del conductor del
electrodo de puesta a tierra
Barra de puesta a tierra
