Square QED-2 - Figura 25 - Ejemplo de Sujetador de Cables

Sección 4—Instalación Tableros de distribución Power-Style™ QED-2
3780043-055-13
ESPAÑOL
© 1988–2018 Schneider Electric Reservados todos los derechos
Cuando son necesarios los sujetadores de cables, realice los siguientes pasos.
NOTA: Enrede los cables con cuerda de sisal de 13 mm (1/2 pulgada) de
diámetro, cuerda de nylon de 9,5 mm (3/8 pulgada) de diámetro o su
equivalente.
1. Comience a enredar los cables (figura 26) a una distancia de no más de
279 mm (11 pulg) desde el extremo de las zapatas. Continúe enredando los
cables cada 279 mm (11 pulg), hasta el punto donde los cables salen del gabinete.
a. Enrede los cables cuatro (4) veces, como se muestra en la figura, dejando
1 m (3 pies) de cuerda en el primer extremo (A).
b. Jale la cuerda (B) hasta tensarla.

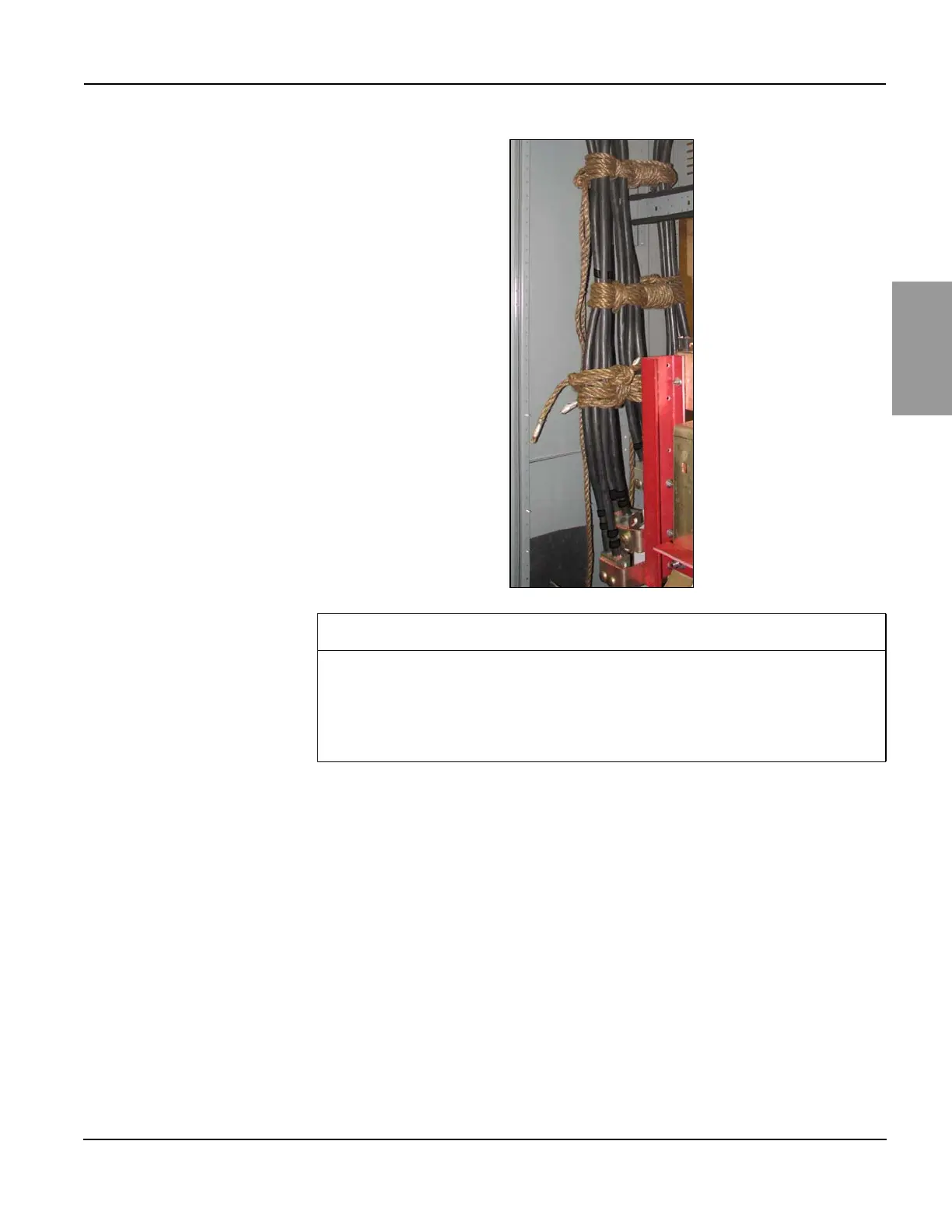

Figura 25 – Ejemplo de sujetador de cables
A
VISO
PELIGRO DE MOVIMIENTO DE CABLES BAJO UN CORTOCIRCUITO
Sujste todos los cables, incluyendo los cables de neutro, en la instalación del tablero
de distribución cuando las condiciones especificadas en la página 36 se cumplan.
El incumplimiento de estas instrucciones puede causar daño al equipo.
