5. Aligner les trous des lames de fixation des barres-bus et réinstaller la
quincaillerie de 13 mm (1/2 po) retirée au point 1 à la page 33 et comme
indiqué ci-dessous (figure 24).
6. Serrer les boulons installés au point 5 au couple indiqué dans le « Chapitre 9—
Valeurs des couples de serrage pour les connexions électriques » à la
page 56.
7. Assembler la collerette de la canalisation préfabriquée à l'armoire du panneau
de commutation à l'aide des vis fournies.
8. S'assurer que la terre intégrée à la canalisation préfabriquée est raccordée à la
barre-bus de mise à la terre du panneau.
9. Vérifier la séquence des phases de la canalisation préfabriquée avant de
mettre sous tension.
Zone réservée aux conduits
1. Localiser et terminer tout conduit dans la « zone disponible pour les conduits »
de l'armoire du panneau, indiqué sur le plan de l'appareil.
REMARQUE : Sur les panneaux de commutation d'une profondeur
supérieure à 610 mm (24 po), le profilé de base central peut être retiré pour
obtenir une zone disponible supplémentaire pour les conduits. Exception :
Si un système d’entrave sismique est requis ne retirer aucun profilé de base.
2. Installer le conduit correctement. Utiliser des manchons, contre-écrous et
traversées pour protéger les câbles et empêcher la condensation sur les
conduits de pénétrer dans le panneau.
REMARQUE : Si l’entrée se fait par le haut, ne pas utiliser le dessus du
panneau pour supporter le poids des conduits. Fournir aux conduits un support
indépendant. Lorsqu'un conduit est installé, s'assurer qu'aucune partie du toit
ne s'affaisse. Cela aidera à empêcher la formation de flaques d'eau.
Si des plaques de fermeture inférieures sont fournies, le client doit les retirer, y
percer des trous pour toute entrée de conduit entrant par le bas du panneau de
commutation, puis les réinstaller.
Dans des conditions sismiques, considérer l'utilisation d'entraves supérieures si le
mouvement de la partie supérieure du panneau de commutation est un problème.
3. Relier tous les manchons des conduits à l’armoire du panneau avec des
connexions électriques approuvées.

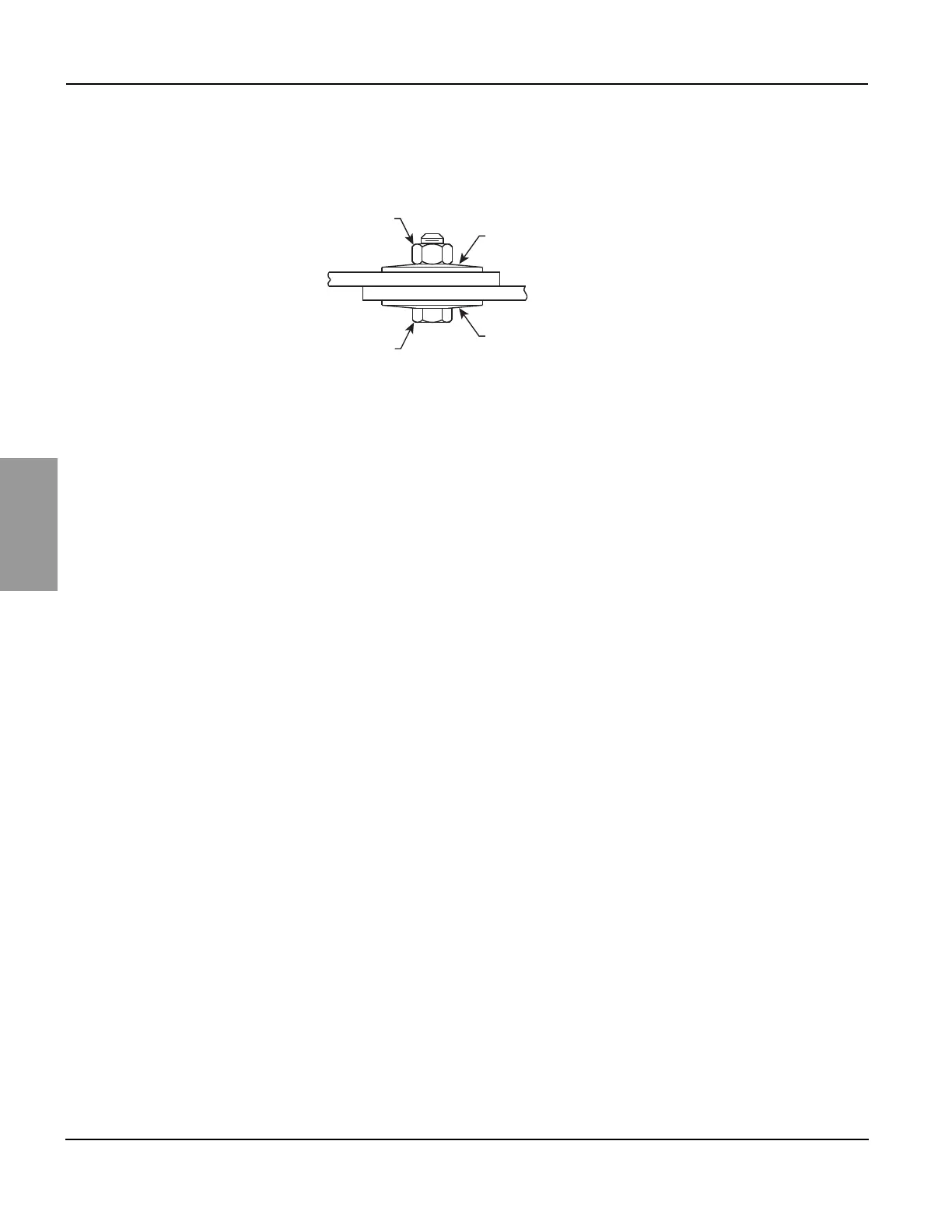

Figure 24 – Réinstallation de la quincaillerie de 13 mm (1/2 po)
REMARQUE : Le côté
convexe (marqué « Top »
[Dessus]) d'une rondelle
conique doit se trouver
contre la tête du boulon, et
le côté convexe de la
deuxième rondelle
conique doit se trouver
contre l'écrou hexagonal.
Rondelle— marquée « Top »
Rondelle— marquée « Top »
Écrou
hexagonal
Tête de
boulon
