Panneaux de commutation Power-Style
MC
QED-2 Chapitre 4—Installation
24 © 1988–2018 Schneider Electric Tous droits réservés 80043-055-13
FRANÇAIS
Ancrage / entrave
supérieure
Pour une installation à des emplacements indiqués par le certificat de qualification
sismique ou là où un déplacement ne peut pas être toléré au haut du panneau de
commutation pendant un évènement sismique, utiliser des entraves supérieures
fixées aux emplacements de points renforcés de l’appareil.
REMARQUE : La quincaillerie d'ancrage n'est pas fournie avec le panneau de
commutation.
1. Les quatre débouchures de 22 mm (0,88 po) de diamètre indiqués à la figure
11 à la page 24 servent de points renforcés pour l’application d’un système
d’entraves supérieures.
REMARQUE : Selon le code, il relève de la responsabilité de l'ingénieur de
conception en charge de déterminer la méthodologie des entraves
supérieures pour l'application envisagée.
2. Détacher la plaque supérieure de l’armoire du panneau de commutation
principal. Mettre les vis de côté.
3. Retirer les quatre (4) débouchures de 22 mm (0,88 po) de diamètre comme
indiqué par l'ingénieur de conception en charge.
4. Les débouchures ayant été enlevées, réattacher et fixer la plaque supérieure
au coffret à l’aide des vis retirées au point 2.
5. Attacher le système d’entrave supérieure à l’aide d’un boulon de 1/2-13 de
qualité 5, d'une rondelle en acier de 25 mm (1 po) de diamètre, d'une rondelle
Belleville de 1-1/4 et d'un écrou trempé de 1/2-13 comme indiqué à la figure 12.

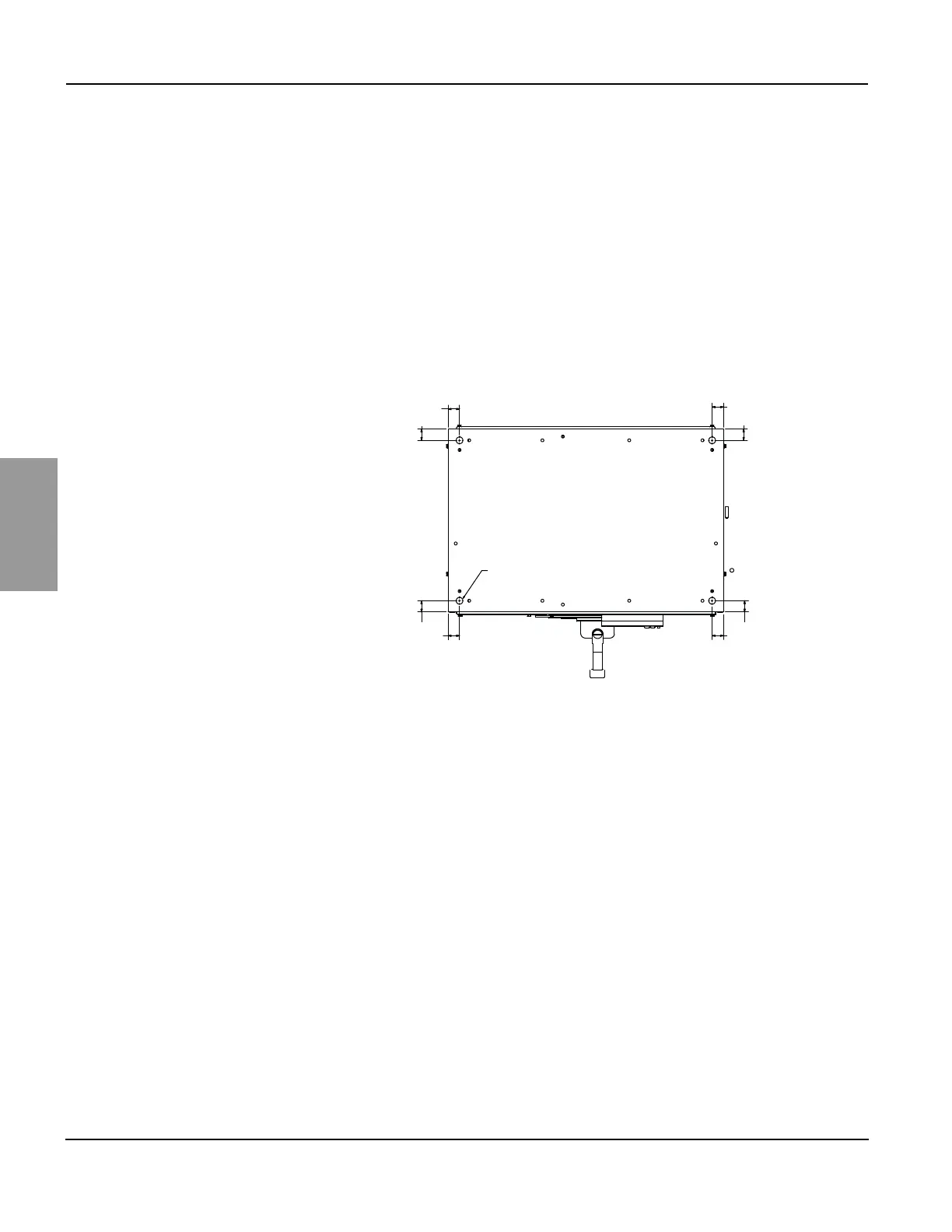

Figure 11 – Emplacements des points renforcés pour l’ancrage supérieur
Haut de l’armoire du
panneau de commutation
Avant
Débouchure de 22 mm (0,88 po) de
diamètre, quatre emplacements,
comme illustré
38 mm
(1,5 po)
38 mm
(1,5 po)
38 mm
(1,5 po)
38 mm
(1,5 po)
