Lorsque des entraves de câbles sont requises, faire comme suit.
REMARQUE : Entourer les câbles à l'aide d'une corde en sisal de 13 mm (1/2
po) de diamètre, une corde en nylon de 9,5 mm (3/8 po) de diamètre ou
l'équivalent.
1. Commencer à entourer les câbles (figure 26) à une distance maximale de
279 mm (11 po) de l'extrémité des cosses. Continuer à entourer les câbles
chaque 279 mm (11 po), jusqu'au point où les câbles sortent du coffret.
a. Entourer les câbles quatre (4) fois comme illustré, en laissant 1 m (3 pi)
d'excès de corde à la première extrémité (A).
b. Tirer sur la corde (B) et bien la tendre.
2. Faire plusieurs tours avec la corde (figure 27) jusqu'à ce qu'elle remplisse
complètement l'espace entre les câbles.
a. Faire passer la dernière boucle de la corde sous la boucle précédente (C).
b. Engager la corde dans l'espace de droite.
c. Tirer sur la corde et bien la tendre.
3. Faire plusieurs tours avec la corde jusqu'à ce qu'elle remplisse complètement
l'espace entre les câbles (figure 28).
a. Faire passer la dernière boucle de la corde sous la boucle (D) précédente.
b. Tirer sur la corde et bien la tendre.

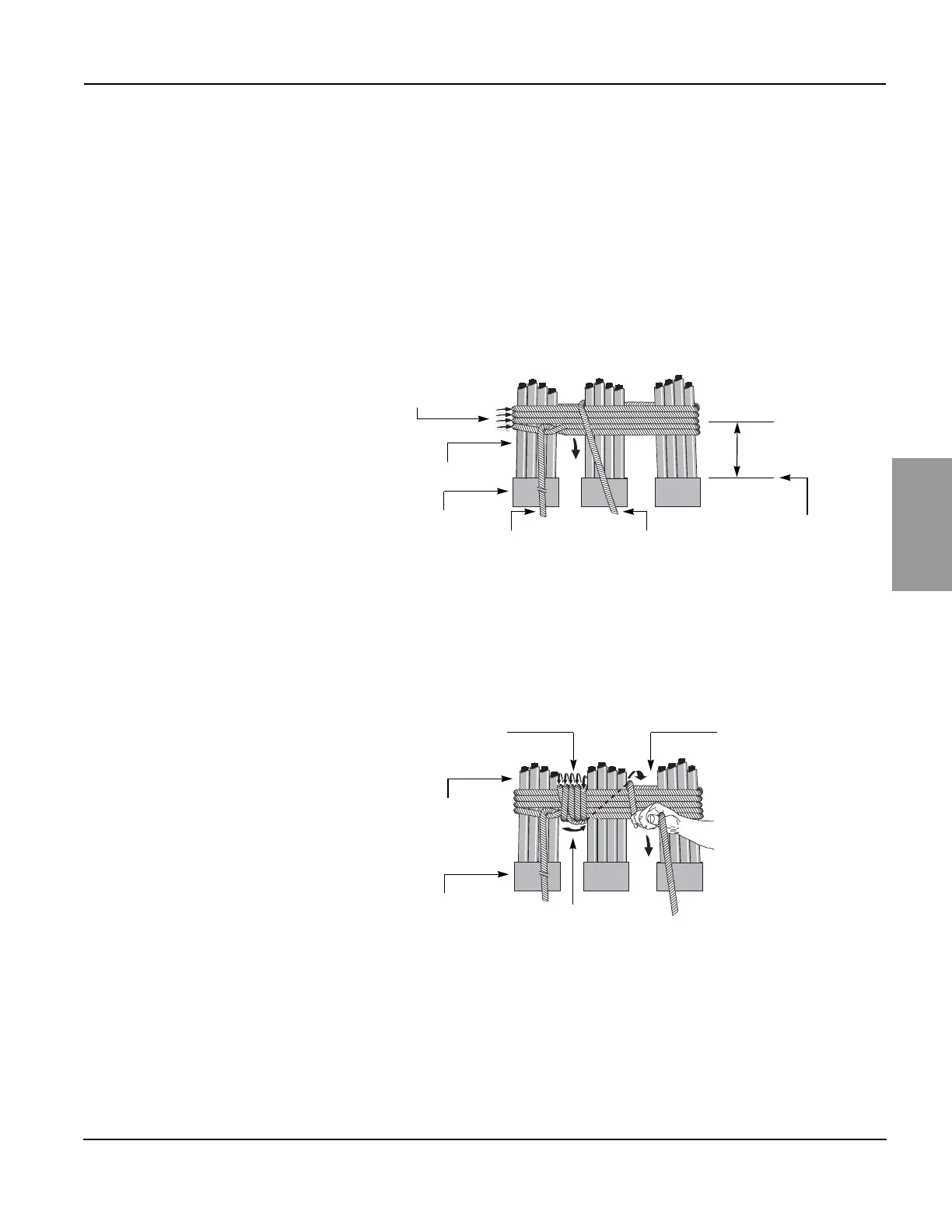

Figure 26 – Entourage des câbles (câbles de neutre non représentés)
Figure 27 – Entourage de l'espace entre les câbles
BA
Câbles
279 mm
(11 po)
Extrémité des cosses
Cosses
Entourer de corde en sisal de
13 mm (1/2 po) ou l'équivalent
C
Espace de
gauche
Espace de
droite
Cosses
Câbles
