Chapitre 7—Entretien du panneau de commutation Panneaux de commutation Power-Style
MC
QED-2
47© 1988–2018 Schneider Electric Tous droits réservés80043-055-13
FRANÇAIS
3. Pour remplacer le fusible :
a. Ouvrir l'interrupteur avant d'ouvrir la porte des fusibles.
b. Ouvrir la porte des fusibles, en désengageant l'interverrouillage comme
décrit dans les directives placées sur la porte.
c. Observer les lames de l'interrupteur pour avoir confirmation que
l'interrupteur est « ouvert ».
d. Vérifier la tension aux extrémités ligne et charge des fusibles en utilisant un
dispositif de détection d'une tension nominale appropriée. Aucune tension
ne doit être présente.
e. Enlever tous les fusibles. Mettre de côté la quincaillerie pour pouvoir
la réutiliser.
f. À l'aide d'un nettoyant non abrasif, tel que Lectra-Clean fabriqué par CRC,
essuyer les blocs de montage des fusibles de l'interrupteur et les lames de
chaque fusible neuf. Vérifier l'alignement des blocs de montage des
fusibles avant d'installer des fusibles neufs.
g. Installer les nouveaux fusibles à l'aide de la même quincaillerie retirée au
point « e », et serrer au couple de 28 à 41 N•m (21 à 30 lb-pi).
4. Fermer la porte des fusibles et vérifier son interverrouillage avec l'interrupteur
en position de marche (ON). La porte des fusibles ne doit pas pouvoir s'ouvrir
quand on exerce une force manuelle normale.

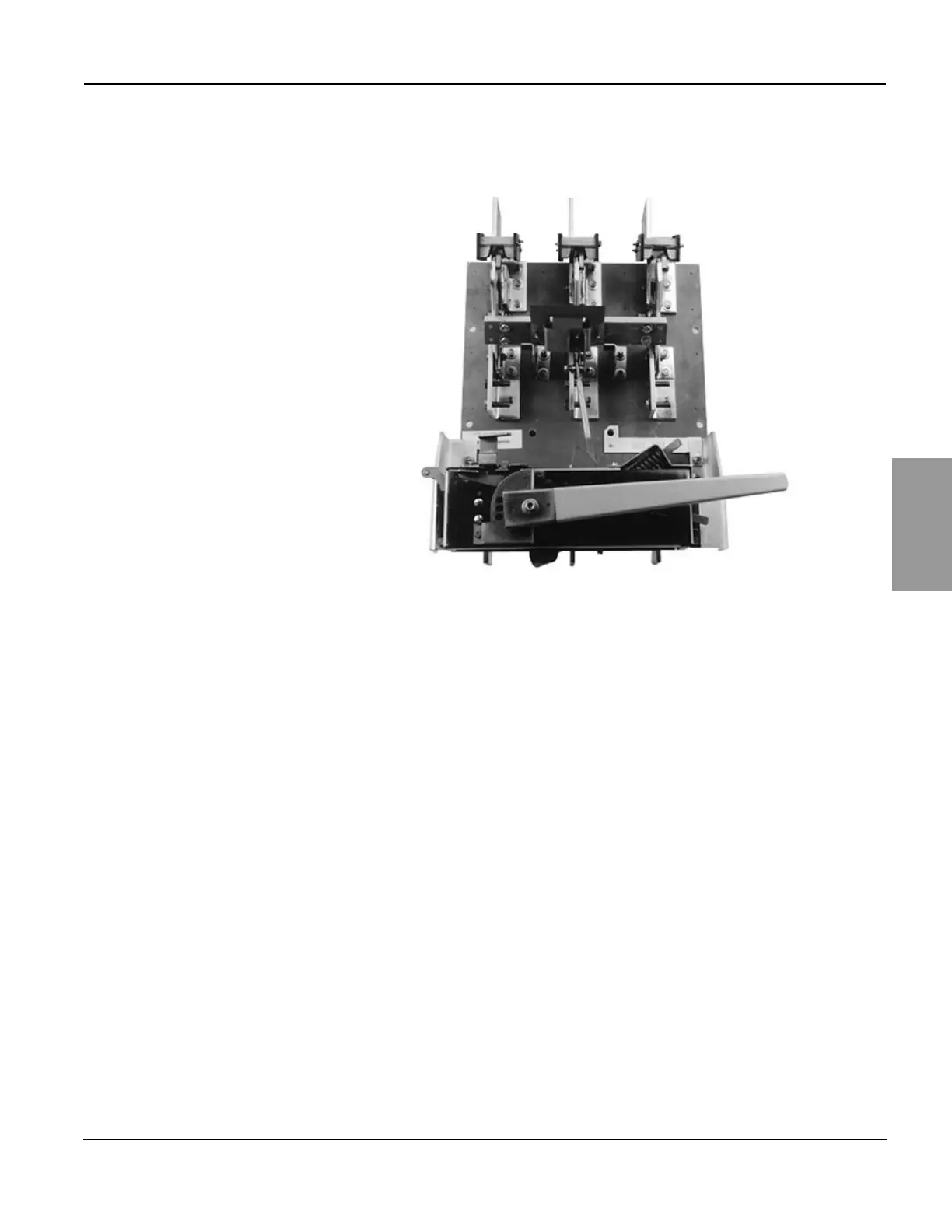

Figure 30 – Interrupteur à fusibles Bolt-Loc type BP
