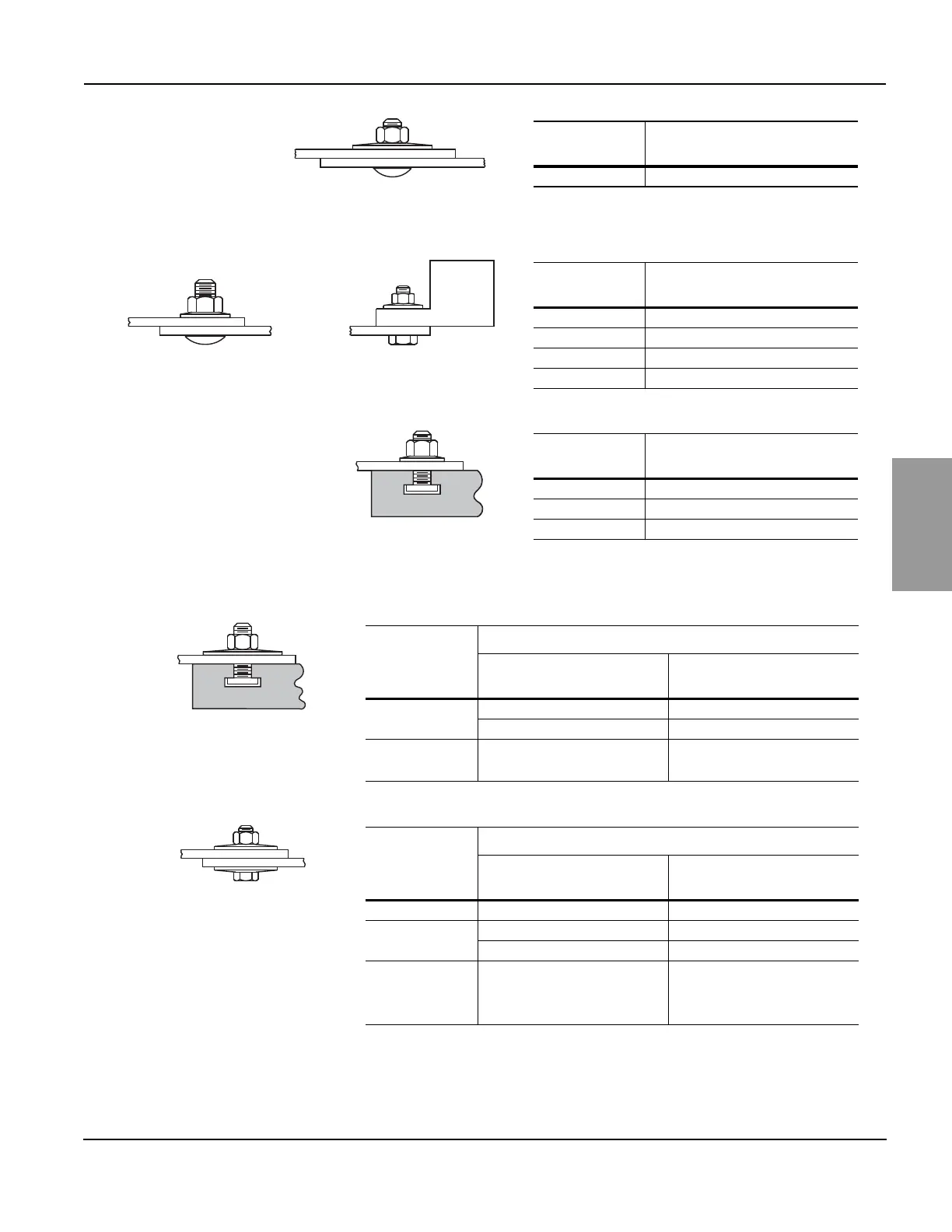

Chapitre 9—Valeurs des couples de serrage pour les connexions électriques Panneaux de commutation Power-Style
MC
QED-2
57© 1988–2018 Schneider Electric Tous droits réservés80043-055-13
FRANÇAIS
Description de
la quincaillerie
Valeur du couple de serrage
1/2 po 81 à 95 N•m (720 à 840 lb-po)
Description de
la quincaillerie
Valeur du couple de serrage
1/4 po 6 à 8 N•m (50 à 75 lb-po)
3/8 po 20 à 25 N•m (175 à 225 lb-po)
1/2 po 28 à 40 N•m (250 à 350 lb-po)
Description de
la quincaillerie
Valeur du couple de serrage
Diamètre extérieur de la
rondelle conique
Boulon à tête carré (té)
Rondelle conique
3/8 po
22 mm (0,87 po) 28 à 32 N•m (250 à 280 lb-po)
25 mm (1,00 po) 15 à 17 N•m (130 à 150 lb-po)
1/2 po
32 mm (1,25 po)
57 mm (2,25 po)
51 à 62 N•m (450 à 550 lb-po)
Description de
la quincaillerie
Valeur du couple de serrage
Diamètre extérieur de la
rondelle conique
Boulon à tête hexagonale
(2) Rondelles coniques
5/16 po 23 mm (0,90 po) 16 à 18 N•m (145 à 160 lb-po)
3/8 po
22 mm (0,87 po) 28 à 32 N•m (250 à 280 lb-po)
25 mm (1,00 po) 15 à 17 N•m (130 à 150 lb-po)
1/2 po
32 mm (1,25 po)
57 mm (2,25 po)
76 mm (3,00 po)
81 à 95 N•m (720 à 840 lb-po)
Boulon de carrosserie
Écrou hexagonal
Rondelle conique
Boulon de carrosserie
Assemblage de rondelle conique
Écrous keps
Boulon à tête hexagonale
Assemblage de rondelle conique
Écrous keps
Boulon à tête carré (té)
Assemblage de rondelle conique
Écrous keps
Boulon à tête carré (té)
Rondelle conique
Boulon à tête hexagonale
(2) rondelles coniques
Description de
la quincaillerie
Valeur du couple de serrage
1/4 po 6 à 8 N•m (50 à 75 lb-po)
5/16 po 9 à 14 N•m (80 à 125 lb-po)
3/8 po 20 à 25 N•m (175 à 225 lb-po)
1/2 po 28 à 40 N•m (250 à 350 lb-po)
