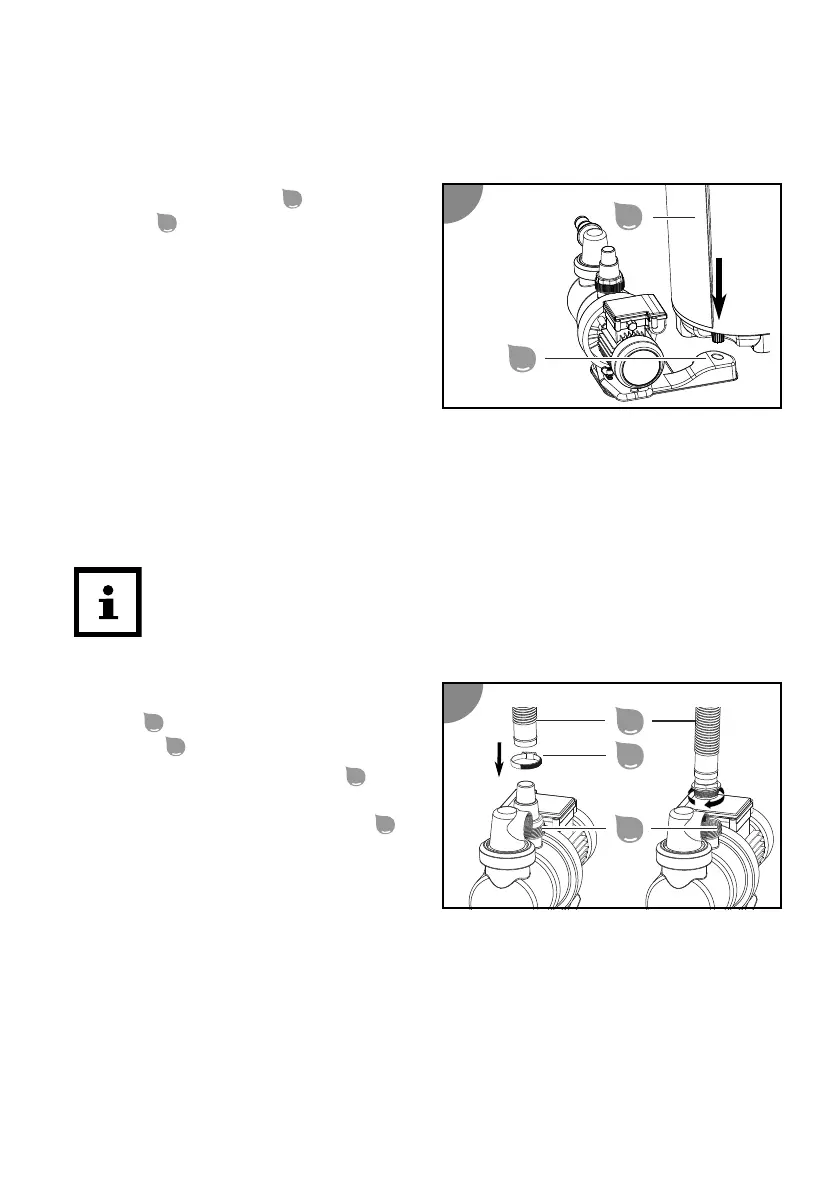

3. Přes každý závit šroubu navlékněte příložku a následně vějířovitou podložku.
4. Nasaďte po jednom křídlatém šroubu a pevně jej utáhněte.
Čerpadlo je namontováno na základní desce.
5. Připojte základní desku
9
k ltrační
nádobě
6
.
Základní deska je spojena s ltrační
nádobou.
Hadicové přípojky
- Upevněte všechny nasazené přípojky pomocí hadicových objímek pro zajištění
potřebného utěsnění systému.
Přípojky doporučujeme navíc utěsnit teonovou páskou.
- Pro popsané přípojky používejte vhodné bazénové hadice.
Některé hadice, např. tlakové hadice, jsou velmi tuhé. Před montáží je proto
položte na slunce, aby zahřám získaly větší pružnost.
Připojení tlakového vedení
1. Nasaďte resp. našroubujte tlakovou
hadici
14
jedním koncem na výpust
čerpadla
22
.
2. Navlékněte hadicovou objímku
15
přes
tlakovou hadici a přišroubujte ji
pomocí křížového šroubováku PH1
32
otáčením po směru hodinových
ručiček k přípojce.
3. Navlékněte druhou hadicovou objímku
přes tlakovou hadici.
10
6
9
11
14
15
22
