Steinbach Active Balls 50 - Przyłącza Węży

Przyłącza węży
- Zabezpiecz wszystkie połączenia wtykowe opaskami zaciskowymi, aby zapewnić
odpowiednią szczelność systemu.
Zalecamy dodatkowe uszczelnienie połączeń taśmą teonową.
- Do opisanych przyłączy użyj odpowiednich przewodów basenowych.
Niektóre przewody, takie jak np. przewód ciśnieniowy, są bardzo sztywne.
Przed montażem połóż je na słońcu, aby zrobiły się bardziej elastyczne.

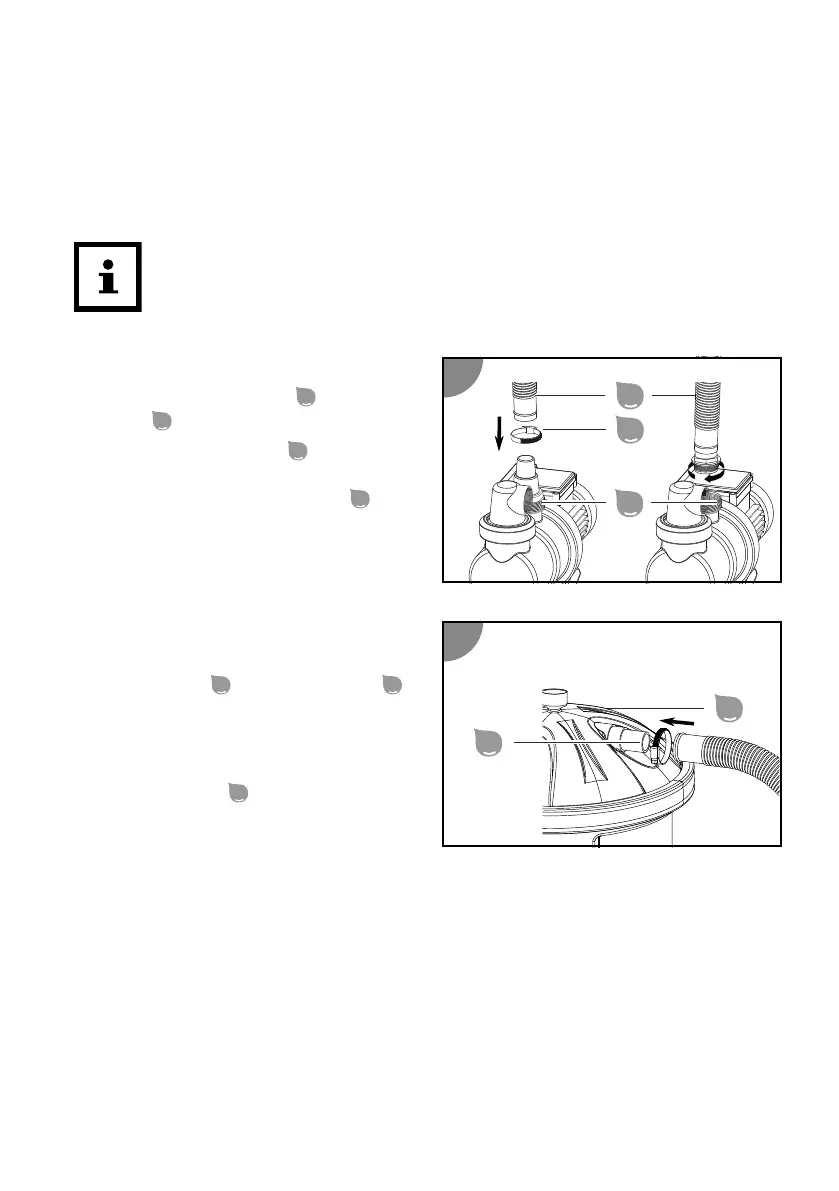

Podłączanie przewodu ciśnieniowego
1. Nałóż lub przykręć jeden koniec
przewodu ciśnieniowego
14
na wylot
pompy
22
.
2. Nałóż opaskę zaciskową
15
na przewód
ciśnieniowy, a następnie skręć ją
śrubokrętem krzyżakowym PH1
32
w
kierunku zgodnym z kierunkiem ruchu
wskazówek zegara do przyłącza.
3. Nałóż drugą opaskę zaciskową na
przewód ciśnieniowy.
4. Nałóż koniec przewodu ciśnieniowego
na przyłącze przewodu
ciśnieniowego
26
na pokrywie ltra
1
.
5. Umieść opaskę zaciskową na przyłączu
i dokręć ją za pomocą śrubokręta
krzyżakowego.
Przewód ciśnieniowy
26
jest podłączony.
Podłączanie przewodu ssącego
Podłączanie przewodu ssącego z nałożonym wężem
- W przypadku stosowania węży montowanych na wtyk Ø 32 / 38 mm.
11
14
15
22
Active Balls 50
Active Balls 75
12
26
1
