Tömlőcsatlakozások
- Rögzítsen minden bedugo csatlakozást tömlőbilincsekkel, hogy biztosítsa a rendszer
szükséges tömíteségét.
Javasoljuk, hogy a csatlakozásokat még teonszalaggal is tömítse.
- Használjon megfelelő uszodai tömlőket a leírt csatlakozásokhoz.
Néhány tömlő, mint pl. a nyomótömlő nagyon merev. Tegye ki ezeket
szerelés elő a napra, hogy a hő hatására rugalmasabbak legyenek.

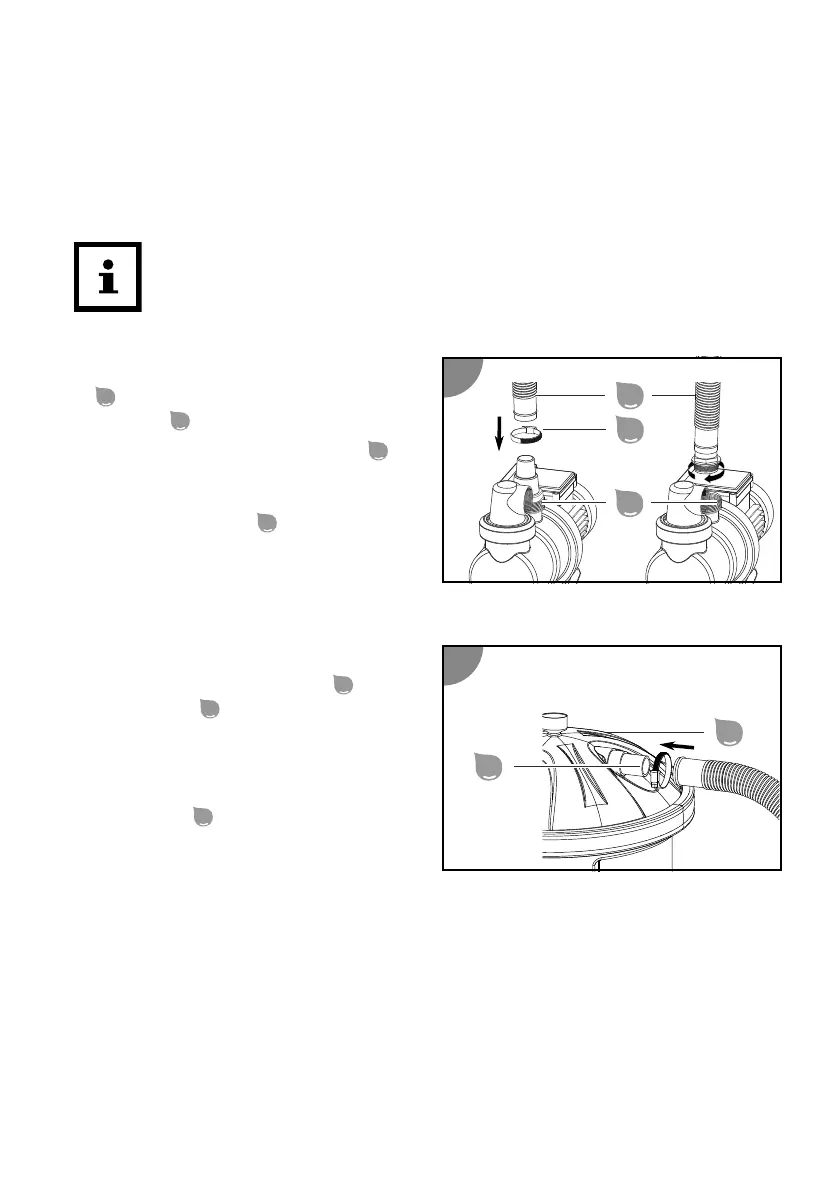

Nyomóvezeték csatlakoztatása
1. Dugja, ill. csavarja rá a nyomótömlőt
14
az egyik végével a szivayú-
kifolyóra
22
.
2. Vezesse át az egyik tömlőbilincset
15
a
nyomótömlőn keresztül, és rögzítse ezt
a csatlakozásnál PH1
csillagcsavarhúzóval
32
az óramutató
járásával megegyező irányba történő
fordítással.
3. Vezesse át a második tömlőbilincset a
nyomótömlőn.
4. Dugja rá a nyomótömlő végét a
nyomóvezeték csatlakozására
26
a
szűrőfedélen
1
.
5. Helyezze a tömlőbilincset a
csatlakozáshoz, és ezt szintén szorítsa
meg csillagcsavarhúzóval.
A nyomóvezeték
26
csatlakoztatva van.
Szívóvezeték csatlakoztatása
Szívóvezeték csatlakoztatása bedugott tömlővel
- Bedugo tömlővel történő használat Ø 32 / 38 mm.
11
14
15
22
Active Balls 50
Active Balls 75
12
26
1
