Steinbach Active Balls 50 - Racorduri Cu Furtun

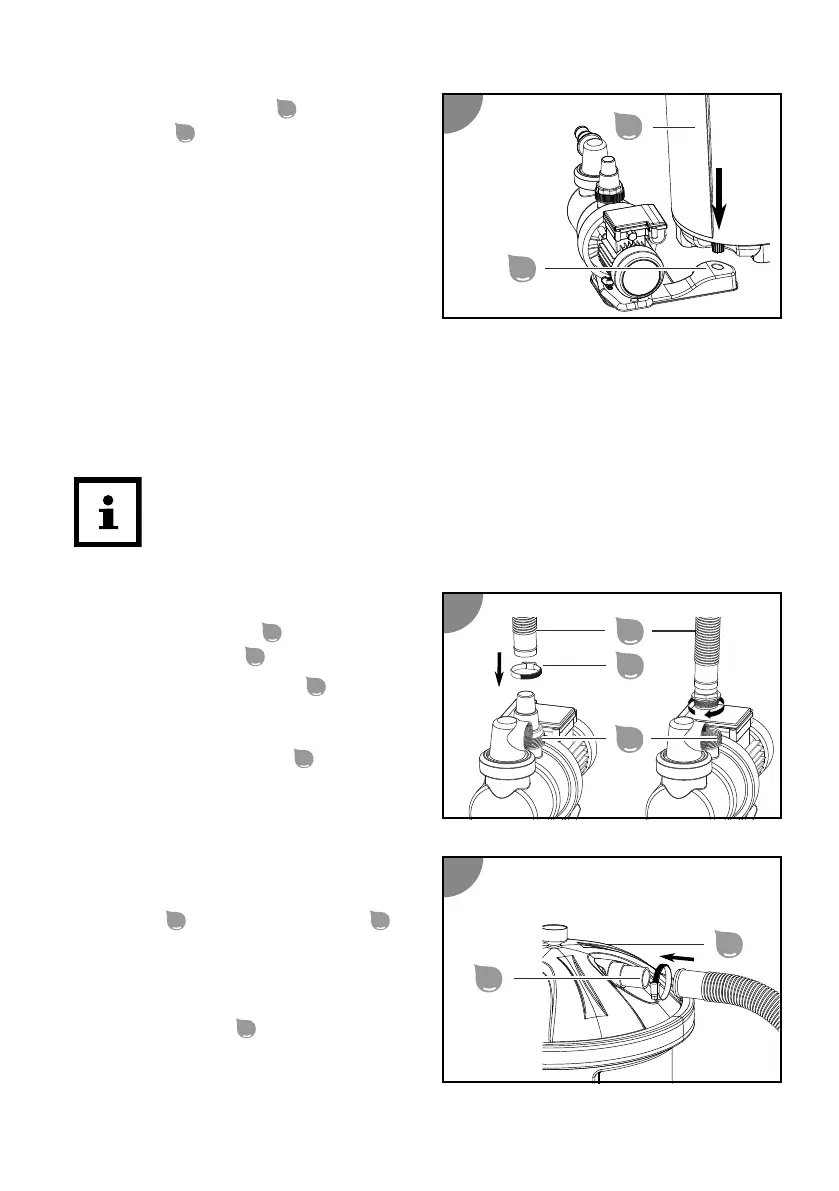

5. Îmbinați placa de bază
9
cu rezervorul
de ltrare
6
.
Placa de bază este conectată cu rezervorul
de ltrare.
Racorduri cu furtun
- Fixați toate conexiunile cu racord introduse cu ajutorul clemelor de furtun, pentru a
asigura etanșeitatea necesară a sistemului.
Vă recomandăm să etanșați suplimentar conexiunile cu racord cu bandă din teon.
- Ulizați furtunurile de piscină adecvate pentru racordurile descrise.
Unele furtunuri, ca de ex. furtunul de presiune, sunt foarte rigide. Lăsați-le la
soare înaintea montării, pentru a deveni mai exibile de la căldură.
Racordarea conductei de presiune
1. Introduceți, respecv înșurubați
furtunul de presiune
14
cu un capăt pe
evacuarea pompei
22
.
2. Treceți un colier de furtun
15
peste
furtunul de presiune și înșurubați-l
strâns la racord cu ajutorul unei
șurubelnițe în cruce PH1
32
prin rore
în sens orar.
3. Introduceți al doilea colier de furtun
peste furtunul de presiune.
4. Introduceți capătul furtunului de
presiune pe racordul conductei de
presiune
26
de pe capacul ltrului
1
.
5. Poziționați colierul de furtun la racord
și strângeți-l, de asemenea, cu
șurubelnița în cruce.
Conducta de presiune
26
este racordată.
10
6
9
11
14
15
22
Active Balls 50
Active Balls 75
12
26
1
306
