Steinbach Active Balls 50 - Pumpe auf Grundplatte Montieren

6. Setzen Sie den Vorlterdeckel
11
auf das Pumpengehäuse auf.
7. Führen Sie den Schraubring über den Vorlterdeckel.
8. Drehen Sie den Schraubring im Uhrzeigersinn bis dieser handfest sitzt.
9. Setzen Sie die O-Ring-Dichtung klein
18
in den Vorlterdeckel ein.
10. Drehen Sie den Schlauchanschluss im Uhrzeigersinn in den Vorlterdeckel handfest
ein
11. Legen Sie die O-Ring-Dichtung miel
17
in die Ausnehmung des Pumpen-Auslaufs
22
.
12. Drehen Sie einen Schlauch-Adapter
12
im Uhrzeigersinn, in den Pumpen-Auslauf
handfest ein.
Bei der Acve Balls 50 Filteranlage ist der Schlauch-Adapter am Druckschlauch
monert.
Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden.

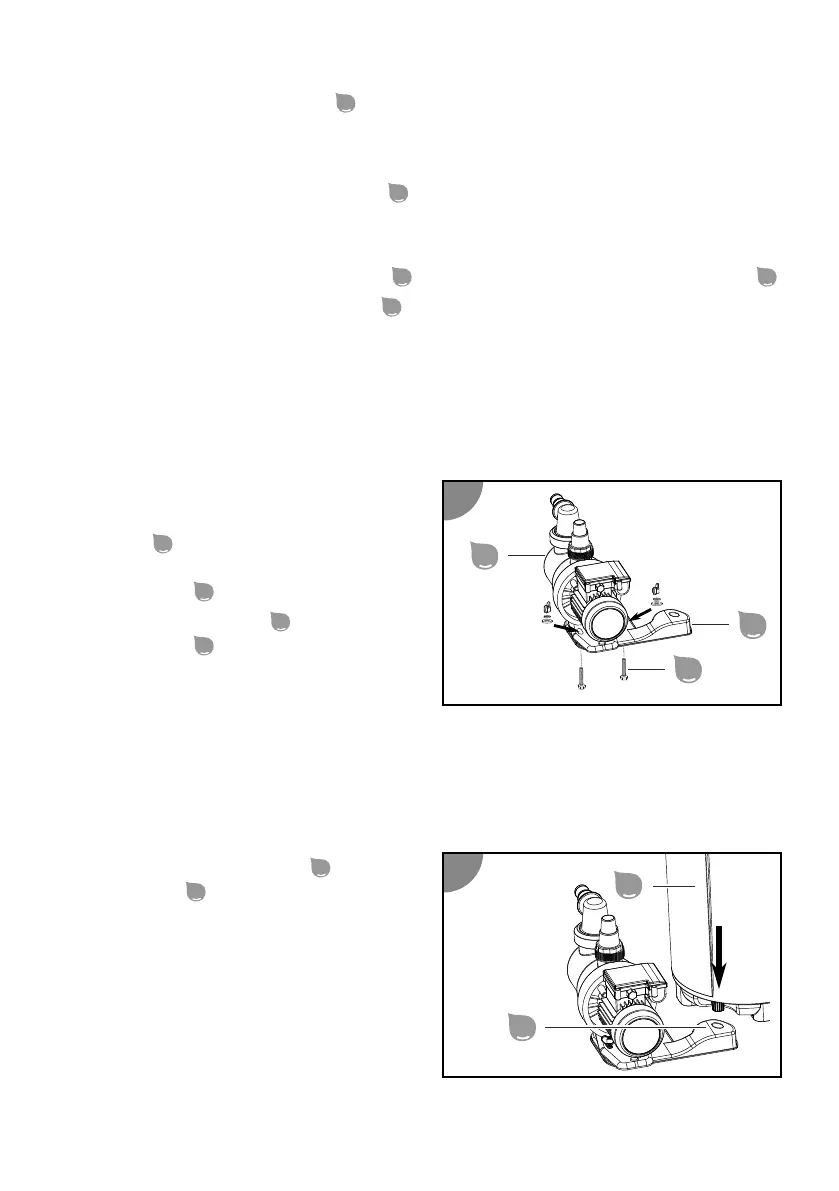

Pumpe auf Grundplatte montieren
1. Stecken Sie die Gewindeschrauben des
Schraubensets für die Fixierung der
Pumpe
19
von unten in die beiden
Löcher mit Sechskant-Aussparung der
Grundplae
9
.
2. Stellen Sie die Pumpe
10
auf die
Grundplae
9
, sodass die
Schraubgewinde durch die
Fixierönungen im Pumpensockel
ragen.
3. Führen Sie jeweils die Beilagscheibe und anschließend die Fächerscheibe über das
Schraubgewinde.
4. Setzen Sie jeweils eine Flügelschraube auf und ziehen Sie diese fest.
Die Pumpe ist auf die Grundplae monert.
5. Verbinden Sie Grundplae
9
mit dem
Filterkessel
6
.
Die Grundplae ist mit dem Filterkessel
verbunden.
9
10
9
9
19
10
6
9
19
