Steinbach Active Balls 50 - Монтиране На Помпата Върху Основна Плоча

8. Навийте пръстена на резба по посока на часовниковата стрелка до неговото
затягане.
9. Поставете уплътнението на O-образния пръстен, малко
18
в капака на
предфилтъра.
10. Навийте здраво присъединителния елемент на маркуча по посока на
часовниковата стрелка в капака на предфилтъра
11. Поставете уплътнението на O-образния пръстен, средно
17
във вдлъбнатината
на изпускателния отвор на помпата
22
.
12. Навийте и затегнете един адаптер за маркуч
12
по посока на часовниковата
стрелка в изпускателния отвор на помпата.
При филтърна система Acve Balls+ 50 адаптерът за маркуч е монтиран на
напорния маркуч.
Помпата е в готовност за работа и може да бъде присъединена към
тръбопроводите.

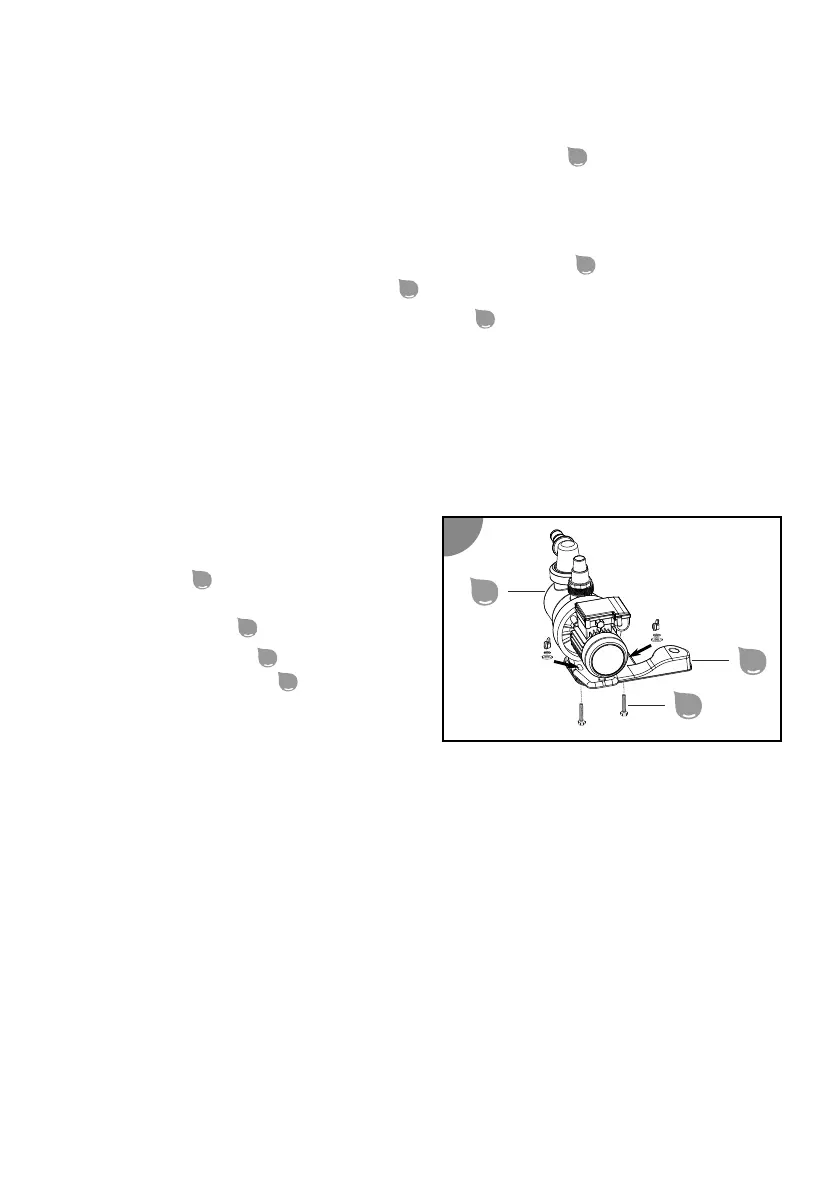

Монтиране на помпата върху основна плоча
1. Вкарайте резбовите винтове от
комплекта винтове за фиксирането
на помпата
19
от долната страна в
двата отвора с шестостенно гнездо в
основната плоча
9
.
2. Поставете помпата
10
върху
основната плоча така
9
че
винтовата резба да стърчи извън
фиксиращите отвори във
фундамента на помпата.
3. Съответно прокарайте подложната, а след това застопоряваща шайба по
винтовата резба.
4. Поставете съответно крилчат винт и го затегнете.
Помпата е монтирана на основната плоча.
9
10
9
9
19
364
