7. Vezesse át a csavargyűrűt az előszűrő fedélen.
8. Csavarja fel a csavargyűrűt az óramutató járásával megegyező irányba amíg
megszorul.
9. Helyezze be a kicsi O-gyűrű-tömítést
18
az előszűrő fedélbe.
10. Csavarja be tömlőcsatlakozást az előszűrő fedélbe az óramutató járásával megegyező
irányba amíg megszorul
11. Helyezze be a közepes O-gyűrű-tömítést
17
a szivayú-kifolyó
22
mélyedésébe.
12. Csavarjon be egy tömlő-adaptert
12
az óramutató járásával megegyező irányba a
szivayú-kifolyóba, amíg megszorul.
Az Acve Balls 50 szűrő berendezés esetében a tömlő-adapter fel van szerelve a
nyomótömlőre.
A szivayú ezzel üzemkész és csatlakoztatható a vezetékekhez.

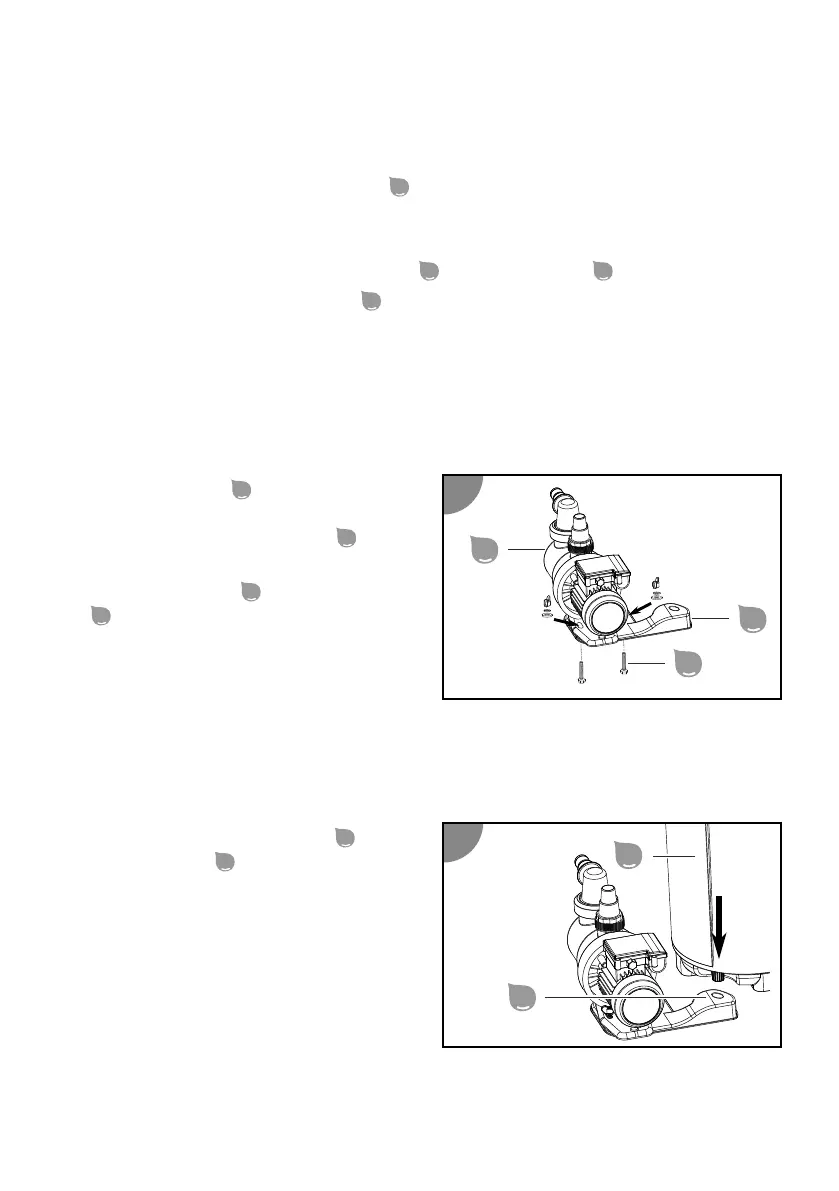

A szivattyú alaplemezre szerelése
1. Dugja a szivayú
19
rögzítésére
szolgáló csavarkészlet menetes
csavarjait alulról az alaplemez
9
hatszögletű lyukjaiba.
2. Állítsa a szivayút
10
az alaplemezre
9
, hogy a csavarmenetek a szivayú
aljzatában lévő rögzítőnyílásokon
keresztül kiemelkedjenek.
3. Először mindig az alátétkarikát, majd a
legyező alátétet helyezze a
csavarmenetre.
4. Helyezzen el egy szárnyas csavart is, és ezt is húzza meg.
A szivayú az alaplemezre van szerelve.
5. Kapcsolja össze az alaplemezt
9
a
szűrőtartállyal.
6
.
Az alaplemez a szűrőtartállyal össze van
kapcsolva.
9
10
9
9
19
10
6
9
191
