Steinbach Active Balls 50 - Cevni Priključki

5. Osnovno ploščo
9
povežite s ltrsko
posodo
6
.
Osnovna plošča je povezana s ltrsko
posodo.
Cevni priključki
- S cevnimi objemkami ksirajte vse priključke, s čimer poskrbite za potrebno tesnjenje
sistema.
Priporočamo, da vse priključne povezave še dodatno zatesnite s teonskim trakom.
- Za opisane priključke uporabite ustrezne cevi za bazene.
Določene cevi, npr. tlačna cev, so zelo toge. Pred montažo jih položite na
sonce, da zaradi toplote postanejo nekoliko mehkejše.

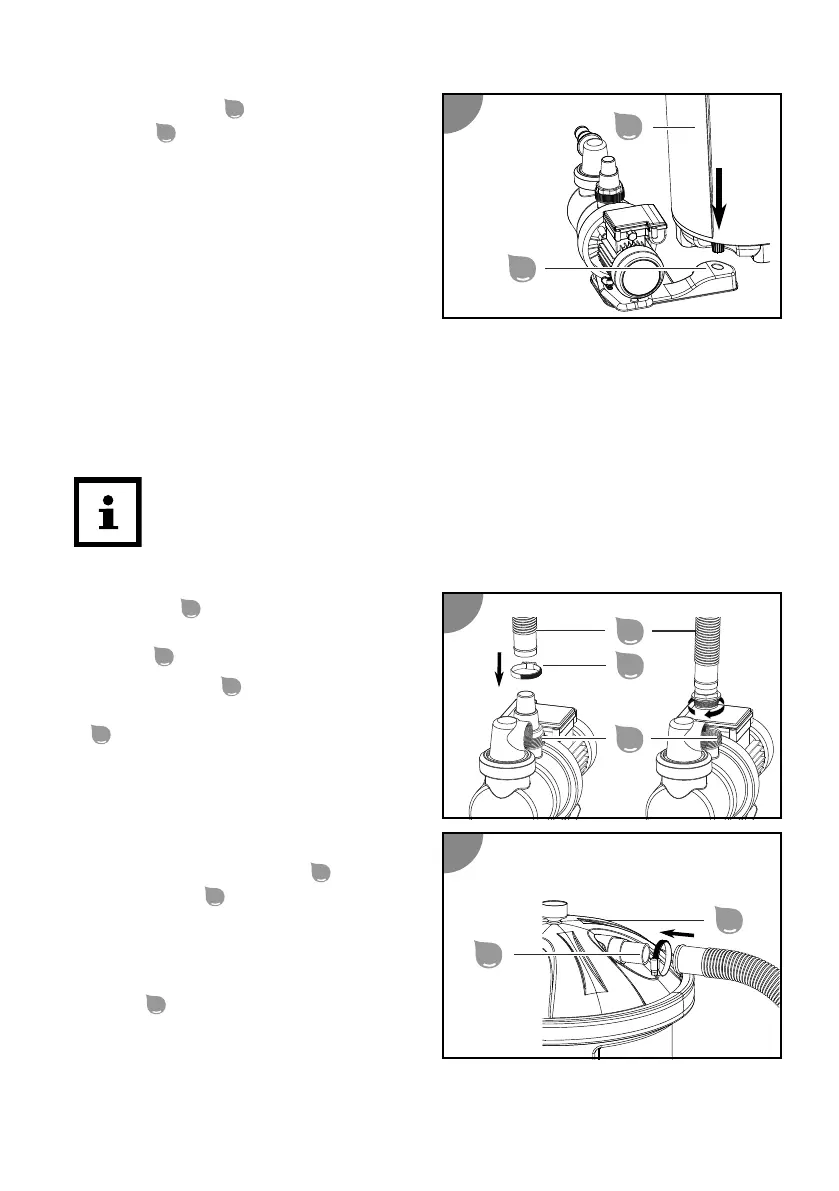

Priključitev tlačne cevi
1. Tlačno cev
14
z enim koncem
nataknite oz. privijte na iztok
črpalke
22
.
2. Cevno objemko
15
nameste čez
tlačno cev in jo s križnim izvijačem PH1
32
v smeri urnega kazalca privijte na
priključek.
3. Drugo cevno objemko nameste čez
tlačno cev.
4. Konec tlačne cevi nataknite na
priključek tlačne napeljave
26
na
pokrovu ltra
1
.
5. Cevno objemko nameste na
priključek in jo privijte s križnim
izvijačem.
Tlačna cev
26
je priključena.
