Steinbach Active Balls 50 - Montaż Pompy Na Płycie Podstawy

6. Nałóż pokrywę ltra wstępnego
11
na obudowę pompy.
7. Nałóż pierścień gwintowany na pokrywę ltra wstępnego.
8. Dokręć pierścień gwintowany ręcznie zgodnie z kierunkiem ruchu wskazówek zegara.
9. Włóż małą uszczelkę o-ring
18
do pokrywy ltra wstępnego.
10. Przykręć ręcznie przyłącze węża do pokrywy ltra wstępnego, obracając go zgodnie z
kierunkiem ruchu wskazówek zegara.
11. Włóż średnią uszczelkę o-ring
17
do zagłębienia wylotu pompy
22
.
12. Przykręć ręcznie adapter węża
12
do wylotu pompy, obracając go zgodnie z
kierunkiem ruchu wskazówek zegara.
W urządzeniu ltrującym Acve Balls 50 adapter węża jest już zamontowany na
przewodzie ciśnieniowym.
Pompa jest gotowa do pracy i może zostać podłączona do przewodów.
Montaż pompy na płycie podstawy

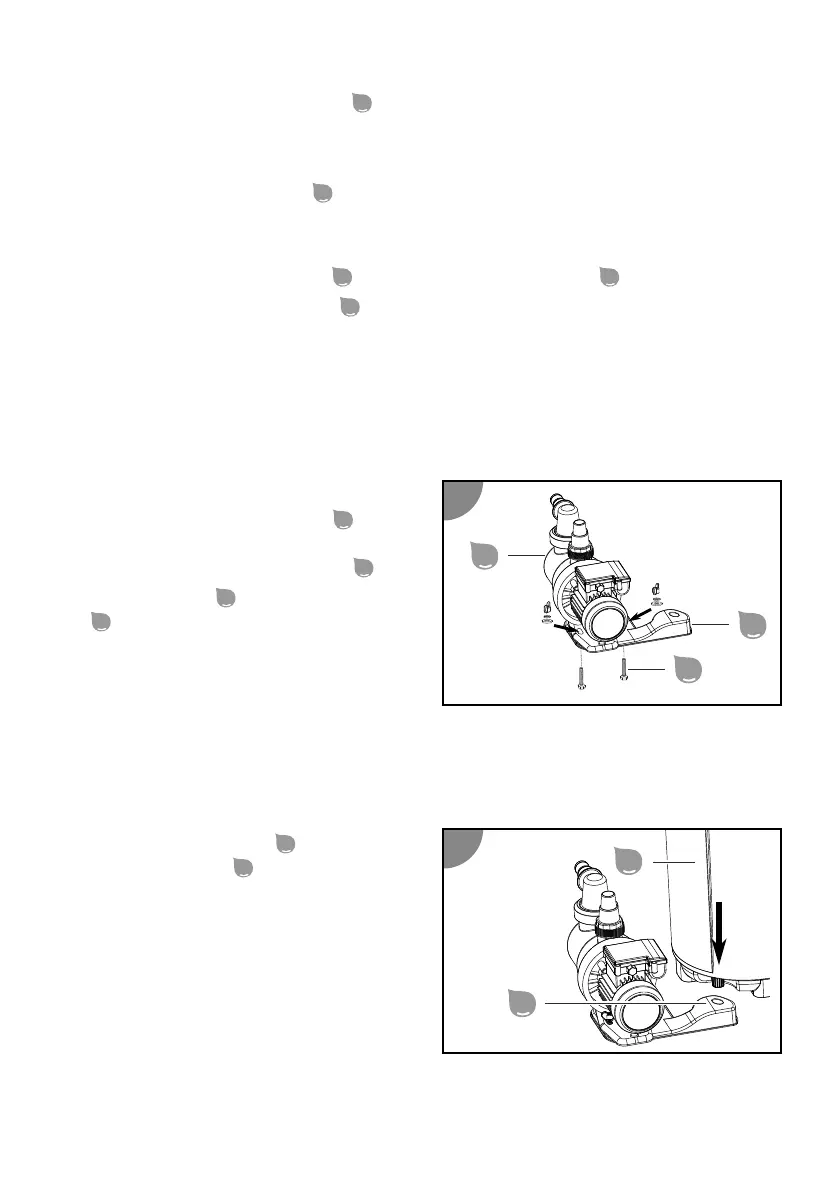

1. Włóż śruby gwintowane z zestawu
śrub do zamocowania pompy
19
od
dołu do otworów z sześciokątnym
wgłębieniem w płycie podstawy
9
.
2. Postaw pompę
10
na płycie podstawy
9
w taki sposób, aby gwinty śrub
wystawały przez otwory mocujące w
podstawie pompy.
3. Na każdy gwint nałóż podkładkę, a
następnie podkładkę podatną
płatkową.
4. Załóż po jednej śrubie skrzydełkowej i mocno je dokręć.
Pompa jest zamontowana na płycie podstawy.
5. Połącz płytę podstawy
9
ze
zbiornikiem ltra
6
.
Płyta podstawy jest połączona ze
zbiornikiem ltra.
