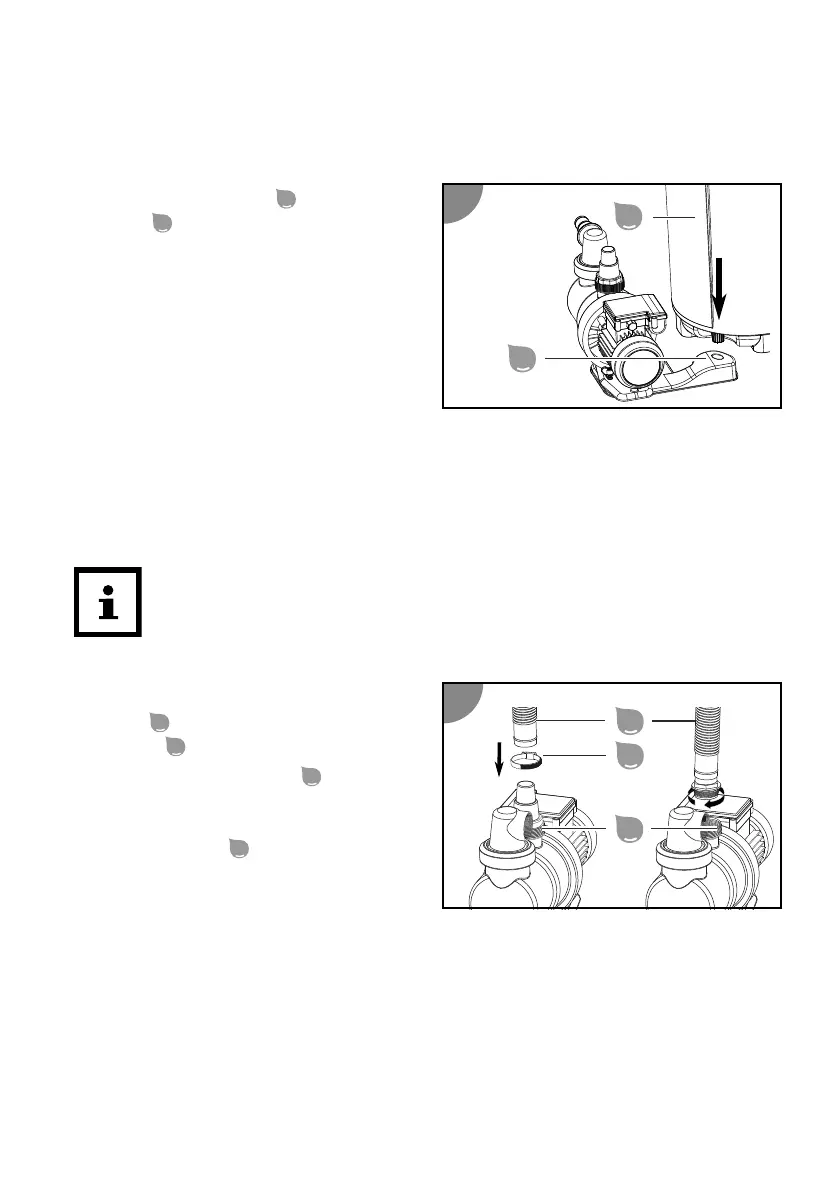

3. Vždy zaveďte plochú podložku a následne vrúbkovanú podložku cez skrutkovací závit.
4. Nasaďte vždy jednu krídlovú skrutku a pevne ju uahnite.
Čerpadlo je namontované na základnú dosku.
5. Spojte základnú dosku
9
s ltračným
kotlom
6
.
Základná doska je spojená s ltračným
kotlom.
Hadicové prípojky
- Zaxujte všetky zasunuté pripájacie spojenia hadicovými sponami, aby ste zabezpečili
požadovanú tesnosť systému.
Odporúčame dodatočne utesniť pripájacie spojenia pomocou teónového pásu.
- Pre popísané prípojky použite vhodné bazénové hadice.
Niektoré hadice, napr. tlaková hadica, sú veľmi pevné. Pred montážou ich
položte na slnko, aby boli pôsobením tepla exibilnejšie.
Pripojenie tlakového vedenia
1. Nasuňte, resp. priskrutkujte tlakovú
hadicu
14
jedným koncom na vývod
čerpadla
22
.
2. Preveďte hadicovú sponu
15
cez
tlakovú hadicu a naskrutkujte ju na
prípojku pomocou krížového
skrutkovača PH1
32
otáčaním v smere
pohybu hodinových ručičiek.
3. Preveďte druhú hadicovú sponu cez
tlakovú hadicu.
10
6
9
11
14
15
22
