Steinbach Active Balls 50 - Spojevi Crijeva

5. Spojite postolje
9
s kućištem ltra
6
.
Postolje je povezano s kućištem ltra.
Spojevi crijeva
- Pričvrste sve utaknute priključne spojeve, kako biste osigurali potrebnu
nepropusnost sustava.
Preporučujemo da priključne spojeve dodatno zabrtvite teonskom trakom.
- Za opisane priključke upotrebljavajte prikladna crijeva za bazene.
Neka su crijeva, kao npr. tlačno crijevo, vrlo kruta. Prije montaže ih stavite na
sunce kako bi postala eksibilna zbog topline.

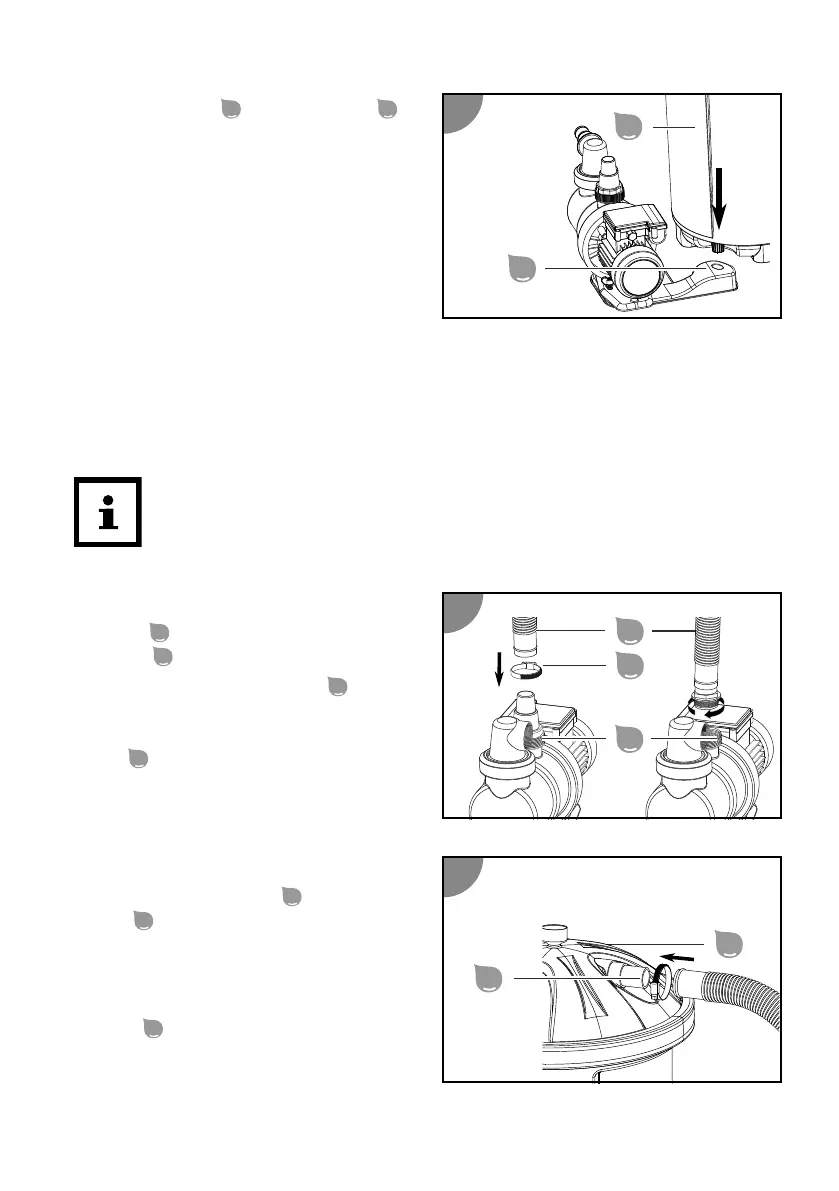

Priključivanje tlačnog voda
1. Postavite odnosno uvrnite tlačno
crijevo
14
s jednim krajem na izlaz
pumpe
22
.
2. Provedite stezaljku za crijevo
15
preko
tlačnog crijeva i zategnite je na
priključku pomoću križastog odvijača
PH1
32
okretanjem u smjeru kazaljke
na satu.
3. Provedite drugu stezaljku za crijevo
preko tlačnog crijeva.
4. Utaknite kraj tlačnog crijeva na
priključak tlačnog voda
26
na poklopcu
ltra
1
.
5. Postavite stezaljku za crijevo na
priključak i također je zategnite
križasm odvijačem.
Tlačni vod
26
je priključen.
10
6
9
11
14
15
22
Active Balls 50
Active Balls 75
12
26
1
