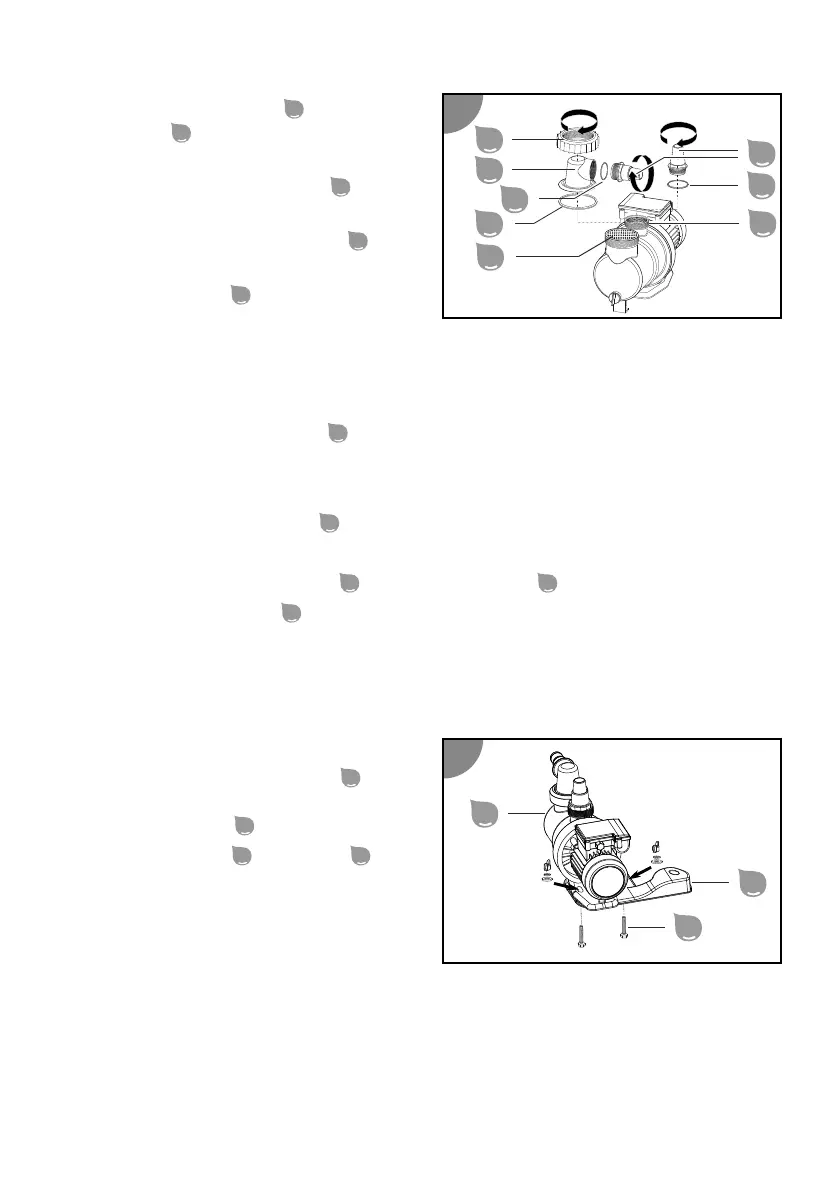

Steinbach Active Balls 50 - Montiranje Pumpe Na Postolje

1. Otpuste vijčani prsten
13
na poklopcu
predltra
11
u smjeru suprotnom od
kazaljke na satu.
2. Podignite poklopac predltra
11
s
vijčanim prstenom s kućišta pumpe.
3. Umetnite veliku brtvu O-prsten
16
u
otvor na kućištu pumpe.
4. Stavite predltar
21
u pumpu.
Predltar se isporučuje već postavljen
u pumpu.
5. Provjerite je li brtva O-prsten zaprljana ili možda oštećena. Zamijenite brtvu prema
potrebi.
6. Postavite poklopac predltra
11
na kućište pumpe.
7. Prevucite vijčani prsten preko poklopca predltra.
8. Uvrnite vijčani prsten u smjeru kazaljke na satu sve dok čvrsto ne dosjedne.
9. Stavite malu brtvu O-prsten
18
u poklopac predltra.
10. Čvrsto uvrnite crijevni priključak u poklopac predltra u smjeru kazaljke na satu
11. Stavite srednju brtvu O-prsten
17
u otvor izlaza pumpe
22
.
12. Uvrnite adapter crijeva
12
u smjeru kazaljke na satu čvrsto u izlaz pumpe.
Kod ltra s Acve Balls+ 50 crijevni adapter je monran na tlačno crijevo.
Pumpa je spremna za rad i može se priključi na cijevi.
Montiranje pumpe na postolje
1. Umetnite navojne vijke kompleta
vijaka za pričvršćivanje pumpe
19
od
dolje u obje rupe sa šesterokutnim
otvorom postolja
9
.
2. Postavite pumpu
10
na postolje
9
tako da navoj vijka strši kroz otvore za
pričvršćivanje u postolju pumpe.
3. Stavite podlošku, a zam nazubljenu
podlošku preko navoja vijka.
4. Postavite po jedan vijak s krilatom glavom i zategnite ih.
Pumpa je monrana na postolje.
