Steinbach Active Balls 50 - Schlauchanschlüsse

Schlauchanschlüsse
- Fixieren Sie alle gesteckten Anschlussverbindungen durch Schlauchklemmen, um die
erforderliche Dichgkeit des Systems zu gewährleisten.
Wir empfehlen, die Anschlussverbindungen zusätzlich mit Teonband abzudichten.
- Verwenden Sie für die beschriebenen Anschlüsse geeignete Schwimmbadschläuche
Ø 32 / 38 mm.
Einige Schläuche, wie z.B. der Druckschlauch, sind sehr steif. Legen Sie Diese
vor Montage in die Sonne, damit sie durch die Wärme exibler werden.

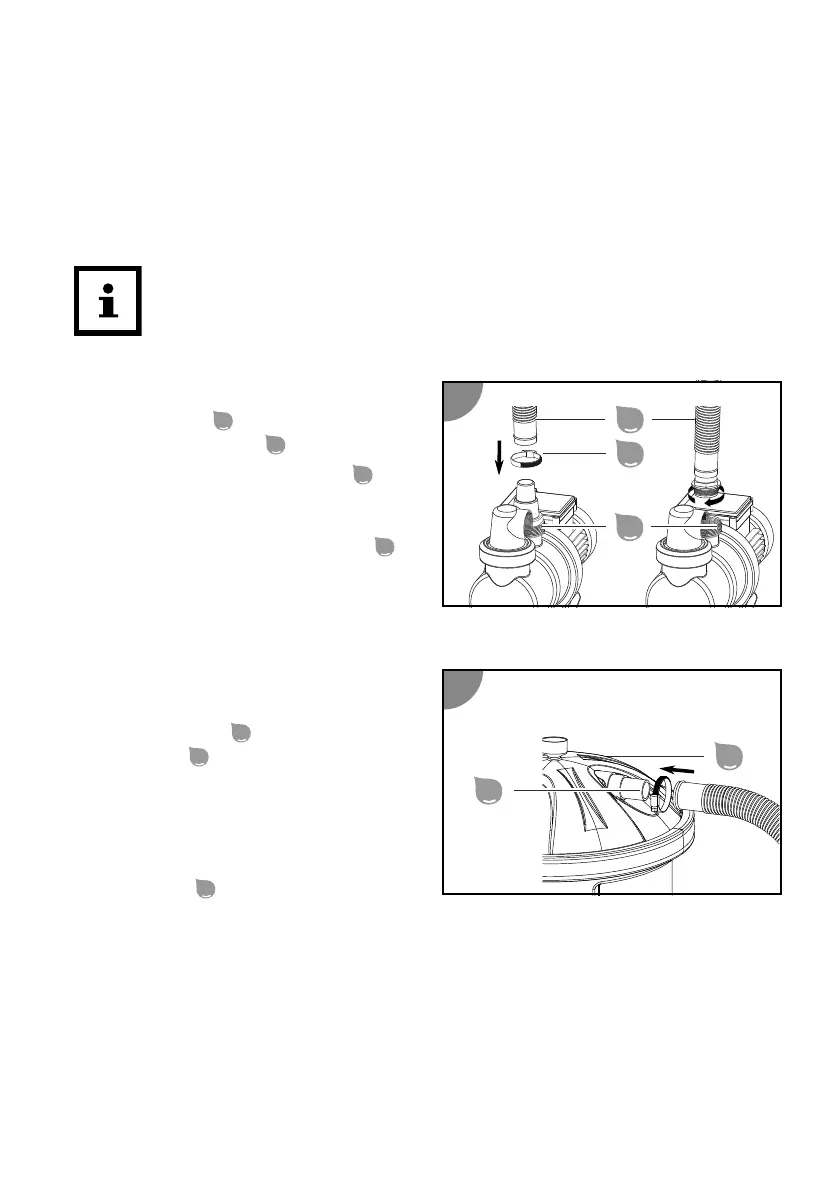

Druckleitung anschließen
1. Stecken bzw. schrauben Sie den
Druckschlauch
14
mit einem Ende auf
den Pumpen-Auslauf
22
.
2. Führen Sie eine Schlauchschelle
15
über den Druckschlauch und
schrauben Diesen mit Hilfe eines
Kreuzschlitzschraubendrehers PH1
32
durch Drehen im Uhrzeigersinn am
Anschluss fest.
3. Führen Sie die zweite Schlauchschelle
über den Druckschlauch.
4. Stecken Sie das Ende des
Druckschlauches auf den Anschluss
der Druckleitung
26
am
Filterdeckel
1
.
5. Posionieren Sie die Schlauchschelle
am Anschluss und ziehen diese
ebenfalls mit dem
Kreuzschlitzschraubendreher fest.
Die Druckleitung
26
ist angeschlossen.
