Steinbach Active Balls 50 - Page 17

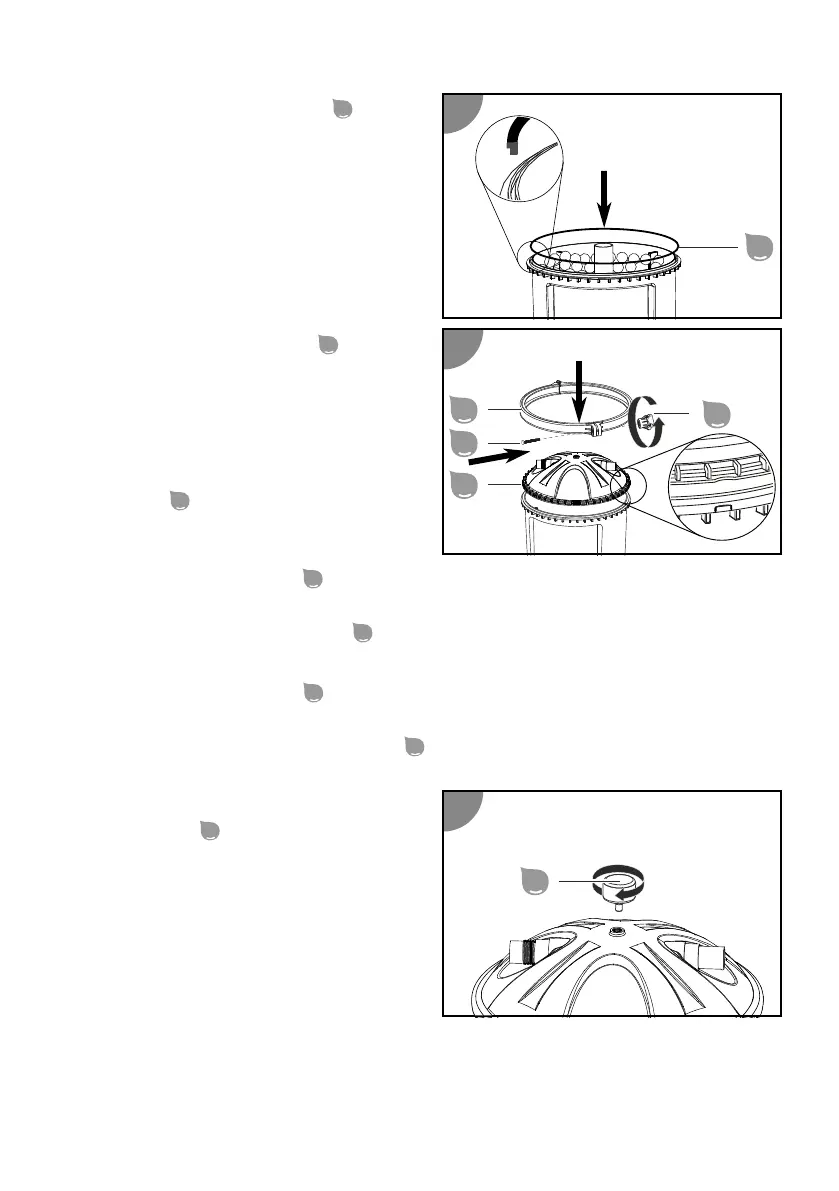

6. Setzen Sie die Kesseldichtung
3
ein.
Achten Sie auf eventuelle Fremdkörper
in der Nut und korrekten Sitz der
Dichtung.
7. Richten Sie den Filterdeckel
1
mit
seiner Einkerbung am Außenrand auf
die Jusernase des Filterkessels aus.
8. Setzen Sie den Filterdeckel auf den
Filterkessel auf.
Achten Sie darauf, dass das
Steigrohr
7
in die Ausnehmung an der
Unterseite des Filterdeckels eingeführt
wird.
9. Führen Sie den Spannring
2
um die Verbindungsstelle von Filterdeckel und
Filterkessel.
10. Setzen Sie den Spannringbolzen
4
in die Sechskant-Aufnahme des Spannringes ein.
11. Führen Sie den Spannringbolzen durch das Loch der Gegenseite des Spannringes.
12. Setzen Sie die Grimuer
5
auf das Gewinde und drehen diese im Uhrzeigersinn
fest.
13. Enernen Sie die Entlüungsschraube
28
am Filterdeckel durch Drehen gegen den
Uhrzeigersinn.
14. Umwickeln Sie das Gewinde des
Manometers
20
mit Teonband.
15. Schrauben Sie das Manometer durch
Drehen im Uhrzeigersinn an der
Posion der entnommenen
Entlüungsschraube ein.
Der Filterkessel ist vorbereitet.
