INSTALLATION
Montage
130 | DHE www.stiebel-eltron.com
Réalisation du raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d’installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est autorisé que sous la
forme d’une connexion fixe réalisée avec le passe-câble
amovible. L’appareil doit pouvoir être mis hors tension
par un dispositif de coupure omnipolaire ayant une ou-
verture minimale des contacts de 3mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit relié à la terre.
!
Dommages matériels
Respectez les indications de la plaque signalétique. La
tension nominale indiquée doit correspondre à la tension
d’alimentation électrique.
Raccordez le câble d’alimentation au bornier de raccorde-
ment au secteur.

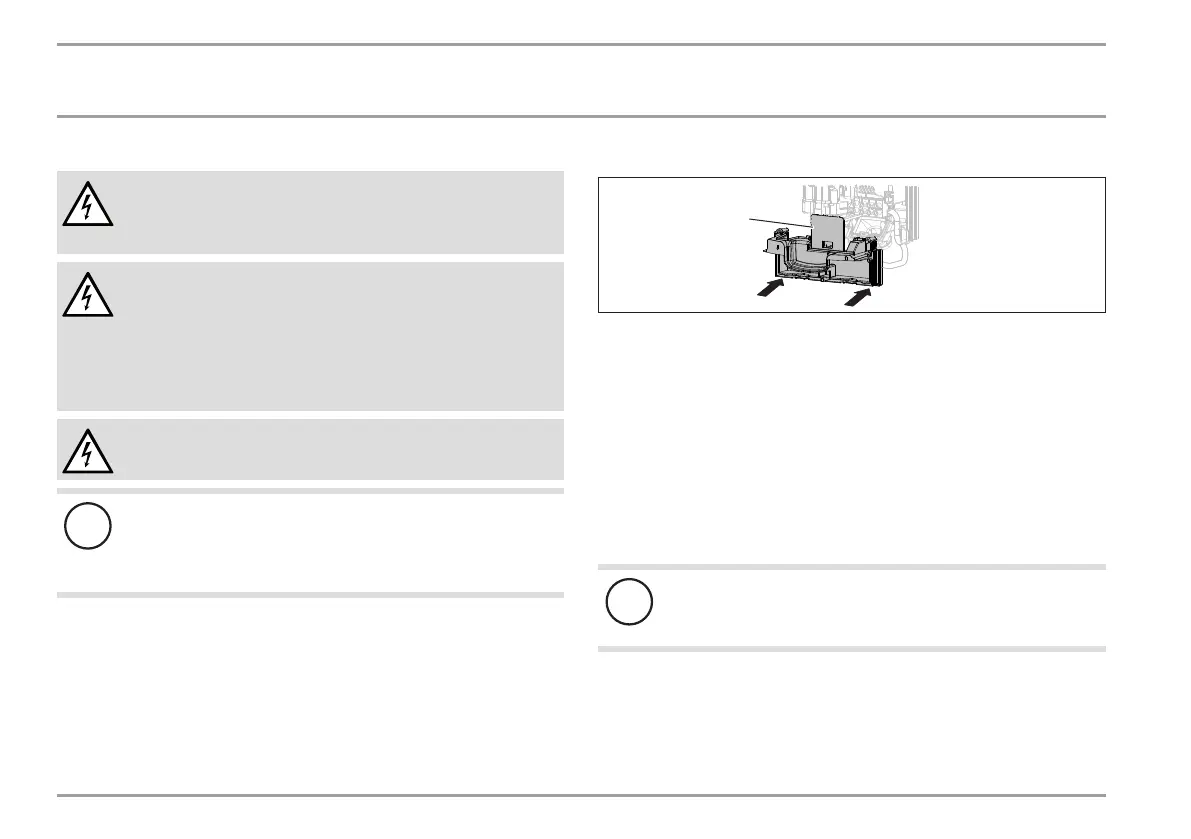

Pose de la partie inférieure de la paroi arrière
D0000053275
1
1 Plaque de protection de la partie inférieure de la paroi
arrière
Montez cette partie inférieure dans la paroi arrière. Contrôlez
que les deux crochets d’arrêt sont correctement enclenchés.
Alignez l’appareil ainsi posé ; pour ce faire, desserrez la ma-
nette de fixation, positionnez correctement le raccordement
électrique et la paroi arrière puis resserrez la manette de
fixation. Si la paroi arrière n’est pas en appui, il est possible
d’utiliser une vis supplémentaire dans le bas pour fixer
l’appareil.
!
Dommages matériels
La plaque de protection de la partie inférieure de la paroi
arrière ne doit pas se déformer à l’état monté.
