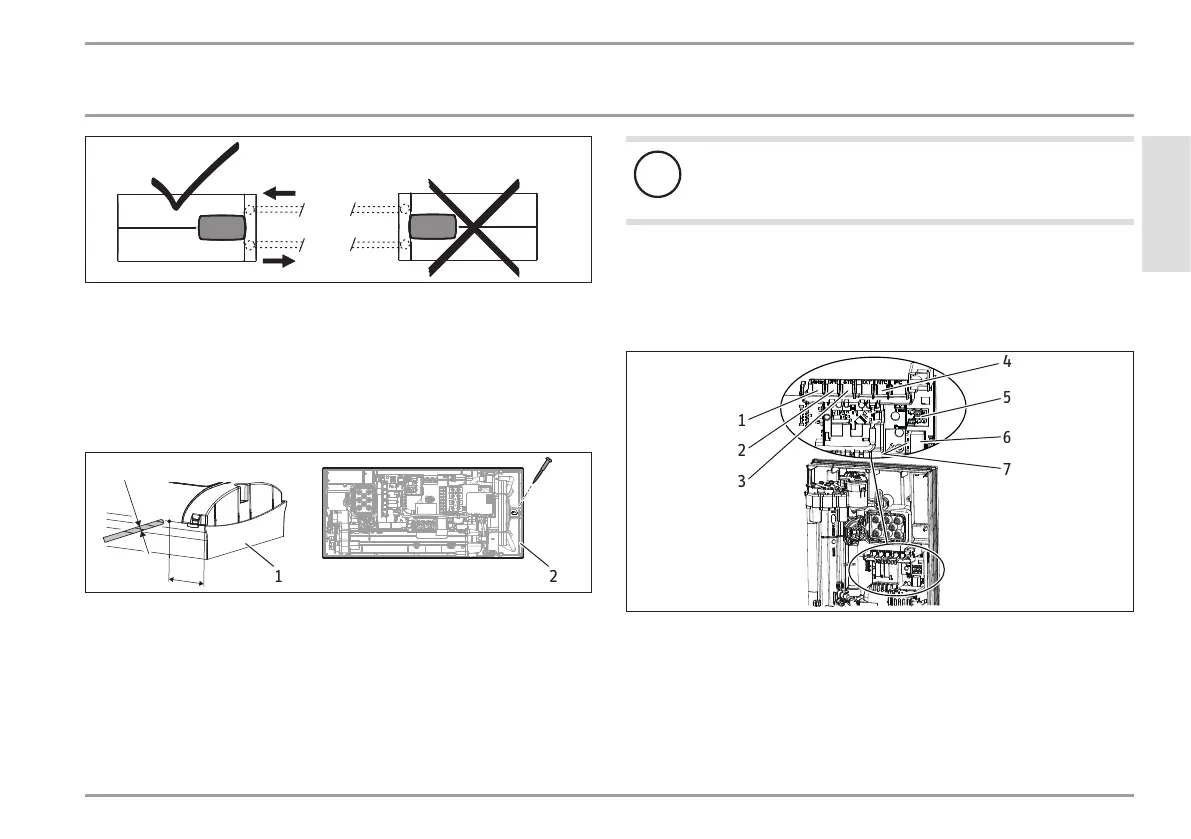

INSTALACE

1
2
D0000076919
1 Přívod studené vody
2 Výstup teplé vody
Příprava
Víko přístroje se musí v označené pozici opatřit otvorem pro odvod
kondenzátu s min. ∅5,0mm až max. ∅6,0mm.
50
Ø 5,0
D0000076914
1 2
1 Víko přístroje s otvorem pro odvod kondenzátu
2 Zadní stěna přístroje s dalším upevňovacím šroubem
 Vyvrtejte zvenku na označeném místě otvor skrze demonto-
vané víko přístroje. Alternativně můžete také zevnitř vyrazit
na označeném místě otvor do víka přístroje. V tomto případě
musíte otvor zvenku upravit na požadovaný průměr. Odstraň-
te pilníkem ostré hrany.
 Upevněte zadní stěnu přístroje pomocí dalšího šroubu.
!
Věcné škody
Víko přístroje s existujícím otvorem pro odvod konden-
zátu se již nesmí použít pro svislou instalaci přístroje.
14. Servisní informace
Přehled přípojek
D0000073174
1
2
3
4
5
6
7
1 Ventil se servopohonem
2 Snímač průtoku
3 Bezpečnostní omezovač teploty se samočinným resetem
4 Snímač NTC
5 Kolíkové konektory pro příkon a ochranu proti opaření
6 Zásuvka obslužného dílu
7 Diagnostická lišta
