INSTALLATION
Montage-Alternativen
40 | DHE www.stiebel-eltron.com

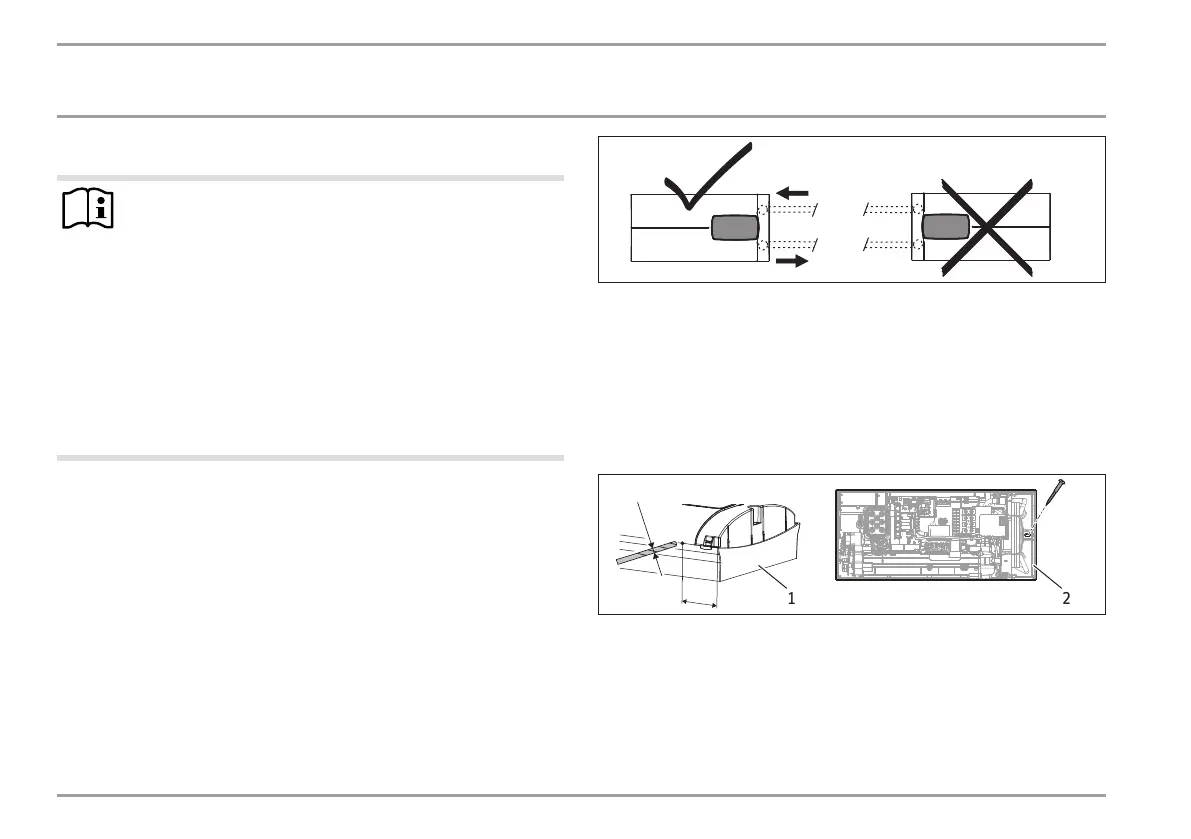

14.13 Waagerechte Montage des Gerätes
Hinweis
Bei der Montage-Alternative waagerechte Montage be-
achten Sie folgende Hinweise:
- Die Montage ist nur bei direkter Wandmontage zu-
lässig. Die Verwendung des Universal-Montagerah-
mens ist nicht möglich.
- Die Montagearten „Installation bei Fliesenversatz“
und „Gedrehte Gerätekappe“ sind nicht zulässig.
- Bei dieser Anschlussart ändert sich die Schutzart
des Gerätes. Streichen Sie auf dem Typenschild die
Angabe IP25 durch und kreuzen Sie das Kästchen
IP24 an. Verwenden Sie dafür einen Kugelschreiber.
Waagerechte Montage
Das Gerät können Sie auch waagerecht an die Wand montieren
(90° nach links gedreht, mit Wasseranschlüssen rechts). Die Mon-
tage, Wasser- und Elektroanschlüsse entnehmen Sie den Kapiteln
„Standardmontage“ und „Montage-Alternativen“.
1
2
D0000076919
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Vorbereitung
Die Gerätekappe muss an der gekennzeichneten Position mit einer
Kondensatablauföffnung von min. ∅5,0mm bis max. ∅6,0mm
versehen werden.
50
Ø 5,0
D0000076914
1 2
1 Gerätekappe mit Öffnung für Kondensatablauf
2 Geräterückwand mit zusätzlicher Befestigungsschraube
