INSTALLATION
Service-Informationen
Bohren Sie von außen an der markierten Stelle ein Loch
durch die demontierte Gerätekappe. Alternativ können Sie
auch von innen an der markierten Stelle ein Loch in die Gerä-
tekappe schlagen. In dem Fall müssen Sie anschließend von
außen das Loch auf den geforderten Durchmesser bringen.
Entgraten Sie scharfe Kanten mit einer Feile.
Befestigen Sie die Geräterückwand mit einer zusätzlichen
Schraube.
!
Sachschaden
Eine Gerätekappe mit vorhandener Kondensatablauföff-
nung darf nicht mehr für den senkrechten Einbau des
Gerätes verwendet werden.
15. Service-Informationen

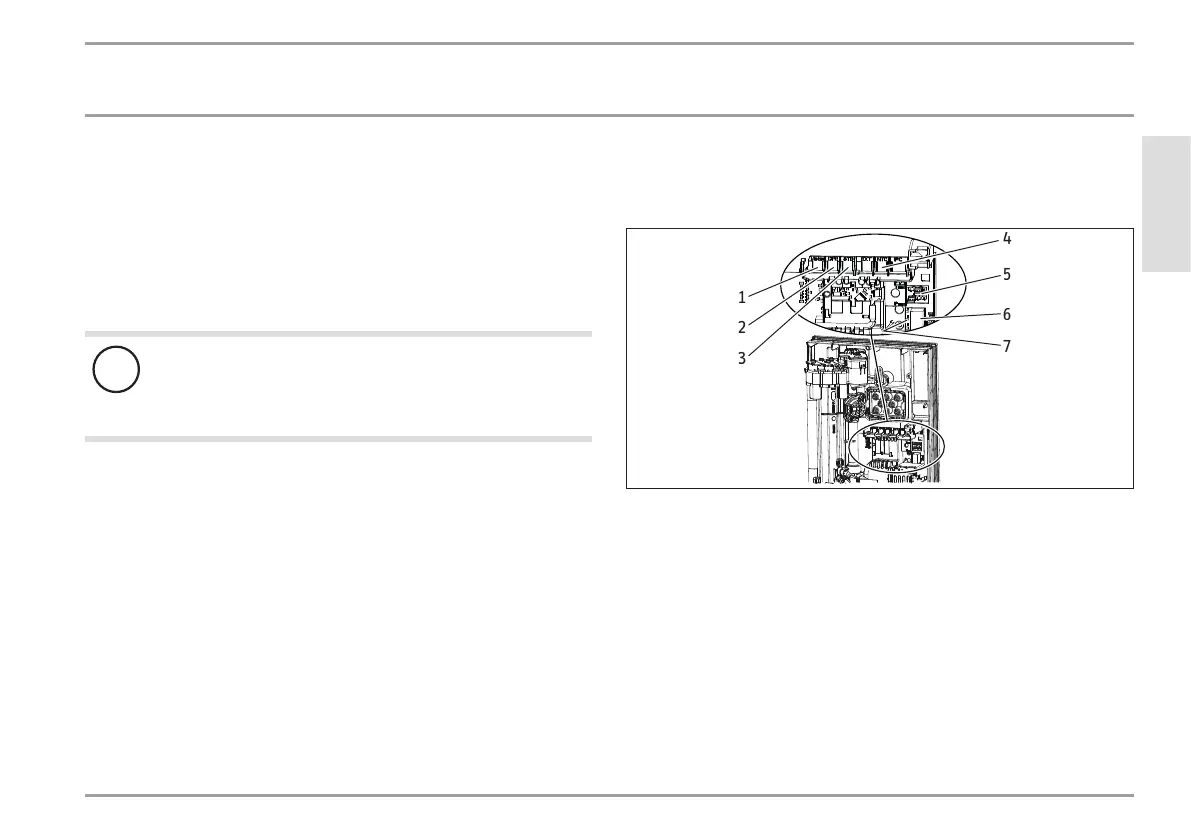

Anschlussübersicht
D0000073174
1
2
3
4
5
6
7
1 Motorventil
2 Durchflussmengen-Sensor
3 Sicherheitstemperaturbegrenzer, selbsttätig rücksetzend
4 NTC-Fühler
5 Stiftleisten für Anschlussleistung und Verbrühschutz
6 Steckposition Bedieneinheit
7 Diagnoseampel
