INSTALLATION
Montage-Alternativen
14.4 Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauf-
erhitzers.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Technische Daten/
Elektroschaltplan“).

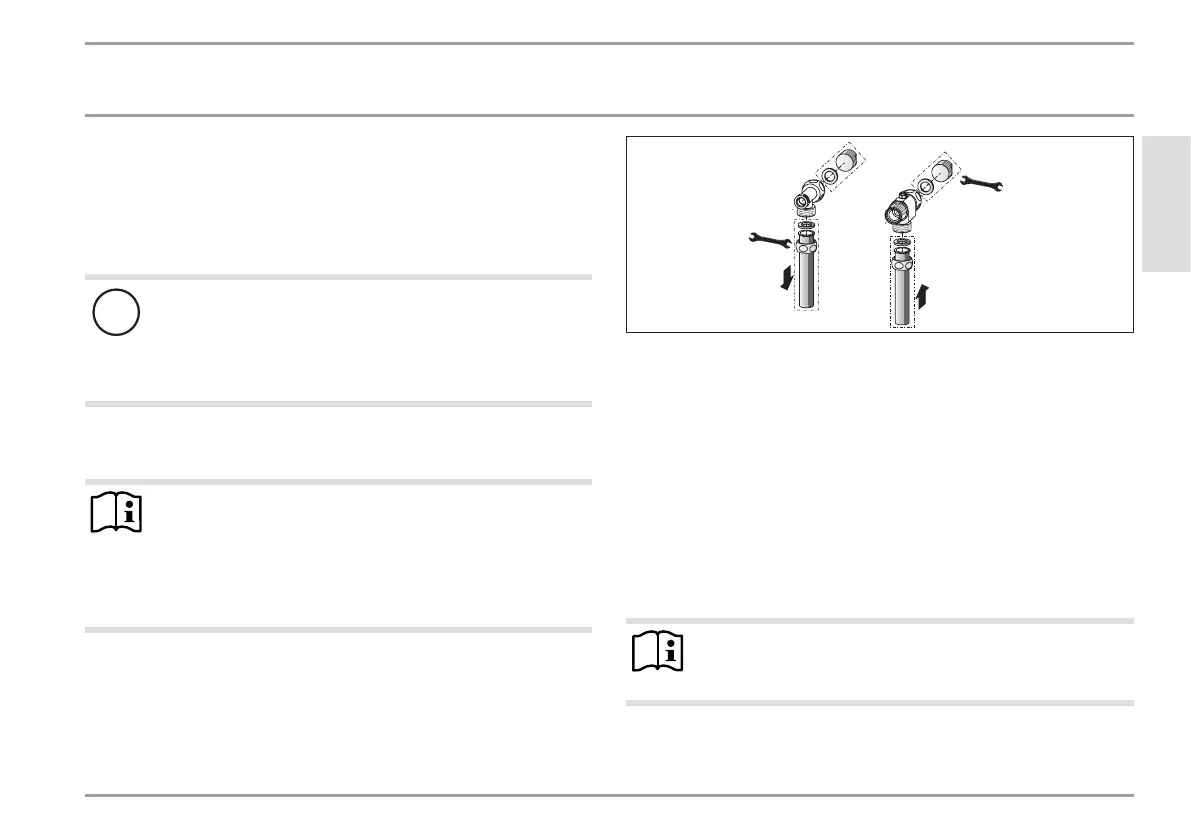

14.5 Wasserinstallation Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
 Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP25 durch und kreuzen Sie das Kästchen IP24
an. Verwenden Sie dafür einen Kugelschreiber.
19
24
5 Nm
18 Nm
D0000033104
 Montieren Sie Wasserstopfen mit Dichtungen, um den Unter-
putzanschluss zu verschließen. Bei den als Zubehör erhältli-
chen Armaturen gehören die Wasserstopfen und Dichtungen
zum Lieferumfang. Für andere als von uns empfohlene
Druckarmaturen können Sie Wasserstopfen und Dichtungen
als Zubehör bestellen.
 Montieren Sie eine geeignete Druckarmatur.
 Legen Sie das Rückwand-Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
 Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Die Laschen für Rohrfixierungen am Rückwand-Unterteil
können Sie bei Bedarf herausbrechen.
