Spájejte vložky s měděným rozvodem.
Vložte spodní díl zadní stěny pod připojovací trubky armatury
a zasuňte do zadní stěny.
Připojovací trubky sešroubujte s tvarovkou T a 3cestným ku-
lovým uzavíracím ventilem.
Upozornění
Dodržujte pokyny výrobce armatury.
13.7 Montáž víka přístroje při vodovodní instalaci
na omítku

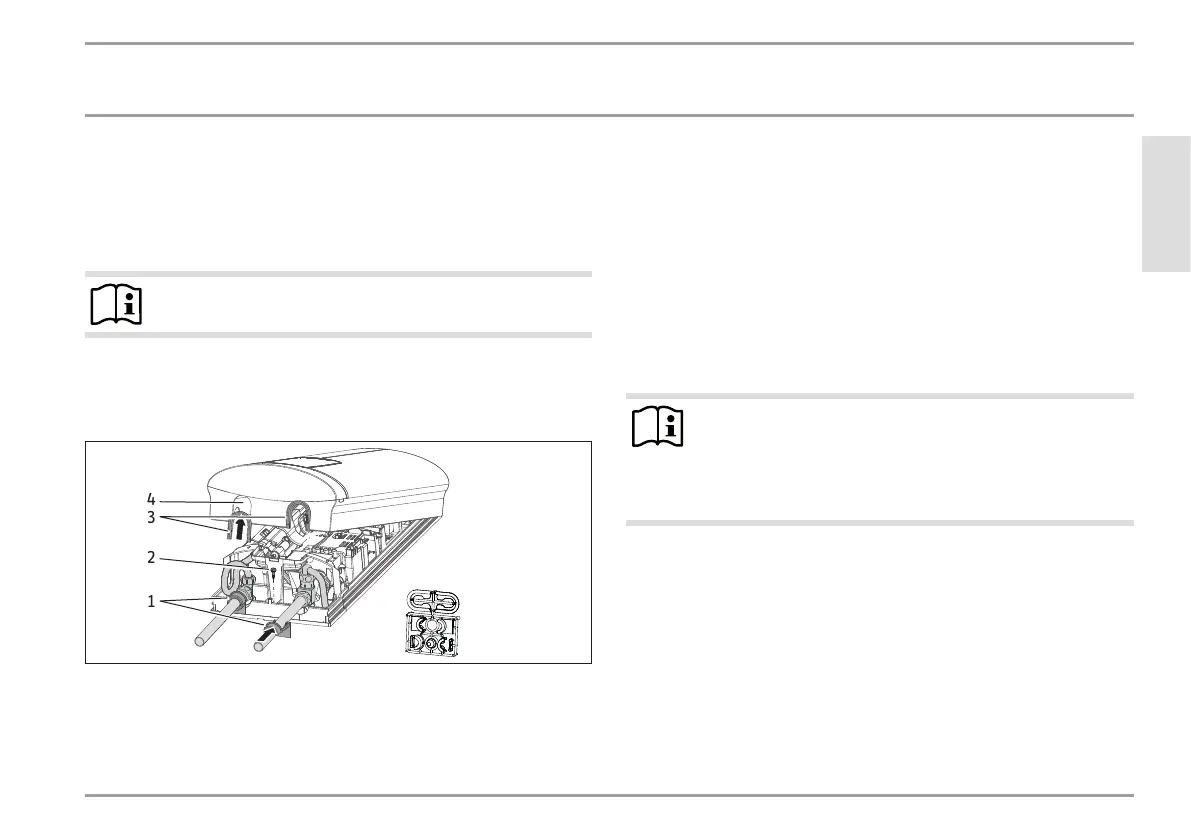

D0000073170
4
3
2
1
1 Vodicí prvky na zadní stěnu
2 Šroub
3 Vodicí prvky víka s chlopněmi na straně trubky
4 Průchozí otvor
Vyřízněte a vylomte čistě průchozí otvory ve víku přístroje. V
případě potřeby použijte pilník.
Nasaďte průchodky víka do otvorů pro průchodky.
Jen při použití „pájené přípojky“ a přesném dodržení všech
montážních rozměrů:
Vylomte těsnicí chlopně z průchodek víka.
Nasaďte vodicí prvky zadní stěny na trubky. Nasuňte je k
sobě. Nakonec posuňte vodicí prvky až nadoraz k zadní stěně.
Upevněte spodní díl zadní stěny šroubem.
Upozornění
Pro vyrovnání mírného přesazení připojovacích trubek a/
nebo použití příslušenství „lisovací fitink“ můžete použít
průchodky víka s těsnicími chlopněmi. V tomto případě
se nemontují průchodky zadní stěny.
