www.stiebel-eltron.com DHE | 291
INSTALACJA
Informacje serwisowe
POLSKI
Przymocować tylną ściankę urządzenia dodatkową śrubą.
!
Szkody materialne
Pokrywy urządzenia z otworem odpływu kondensatu nie
wolno stosować w przypadku urządzenia zamontowane-
go pionowo.
14. Informacje serwisowe

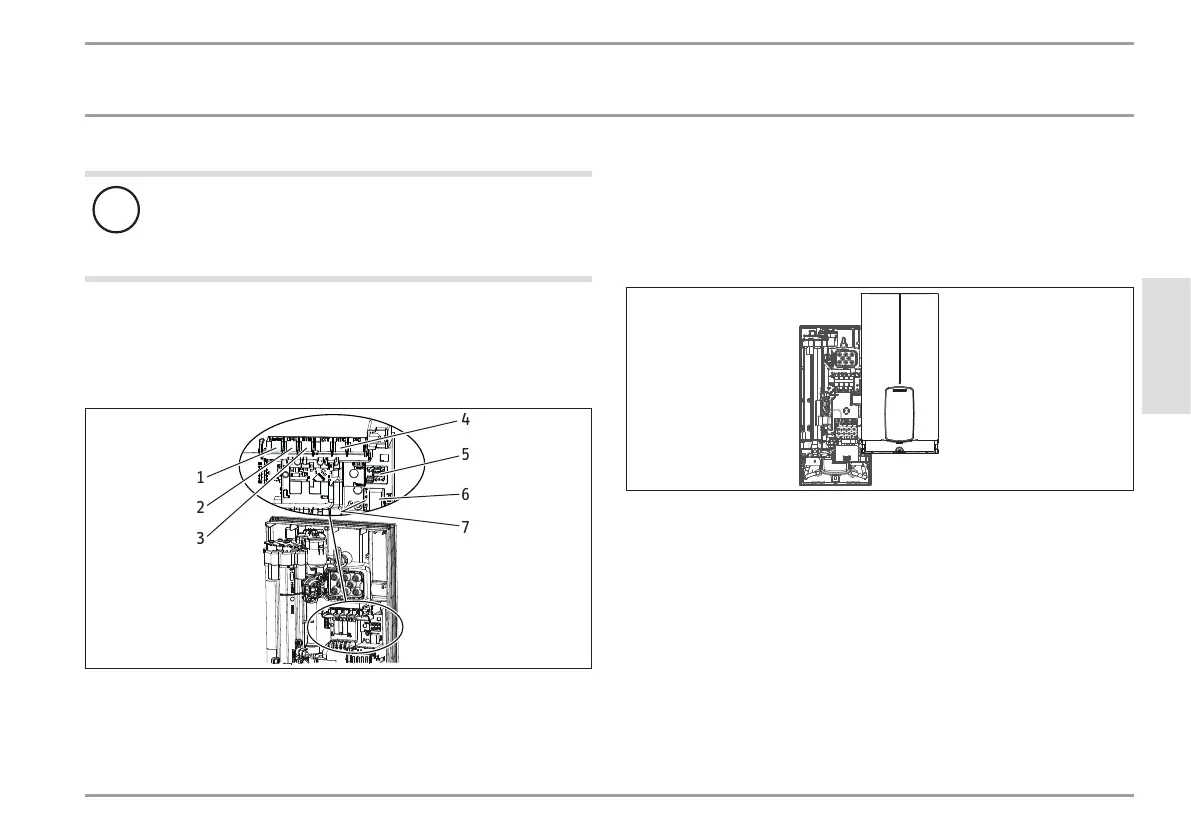

Wykaz przyłączy
D0000073174
1
2
3
4
5
6
7
1 Zawór sterowany silnikiem
2 Czujnik przepływu
3 Ogranicznik temperatury bezpieczeństwa, resetujący się
samoczynnie
4 Czujnik NTC
5 Listwy kołkowe mocy przyłączeniowej izabezpieczenia przed
poparzeniem
6 Miejsce podłączenia panelu obsługowego
7 Wskaźnik diagnostyczny
Uchwyt osłony urządzenia
D0000056216
