www.stiebel-eltron.com DHE | 297
INSTALACJA
Dane techniczne
POLSKI

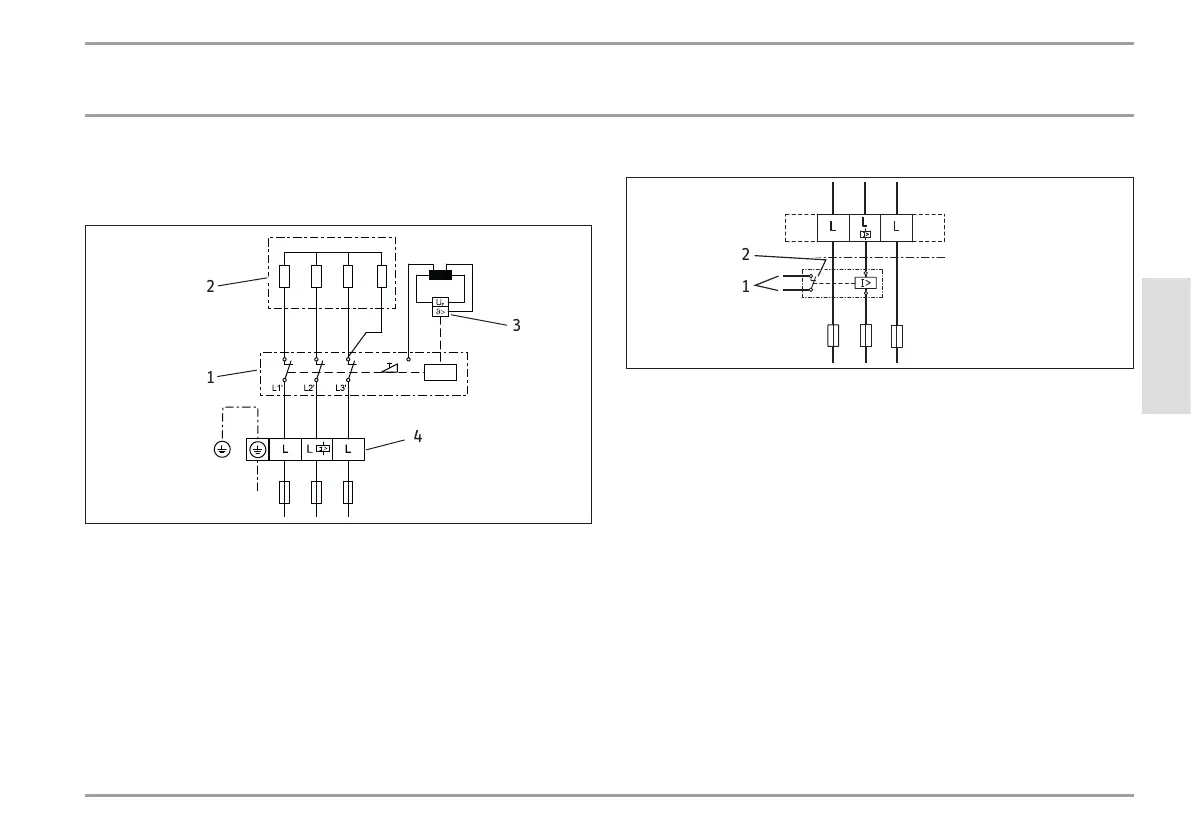

17.2 Schemat połączeń elektrycznych
3/PE ~ 380-415V
D0000053424
1
3
4
2
1 Elektronika mocy ze zintegrowanym wyłącznikiem
bezpieczeństwa
2 System grzejny z odkrytą grzałką
3 Ogranicznik temperatury bezpieczeństwa
4 Zacisk sieciowy
Przełączanie priorytetowe za pomocą LR 1-A
85�02�02�0003�
2
1
1 Przewód sterujący do stycznika 2 urządzenia (np. elektryczny
piec akumulacyjny)
2 Zestyk sterujący otwiera się po włączeniu przepływowego
ogrzewacza wody.
