STIEBEL ELTRON DHE 18/21/24 - Elektroschaltplan

DEUTSCH
www.stiebel-eltron.com DHE | 47
INSTALLATION
Technische Daten

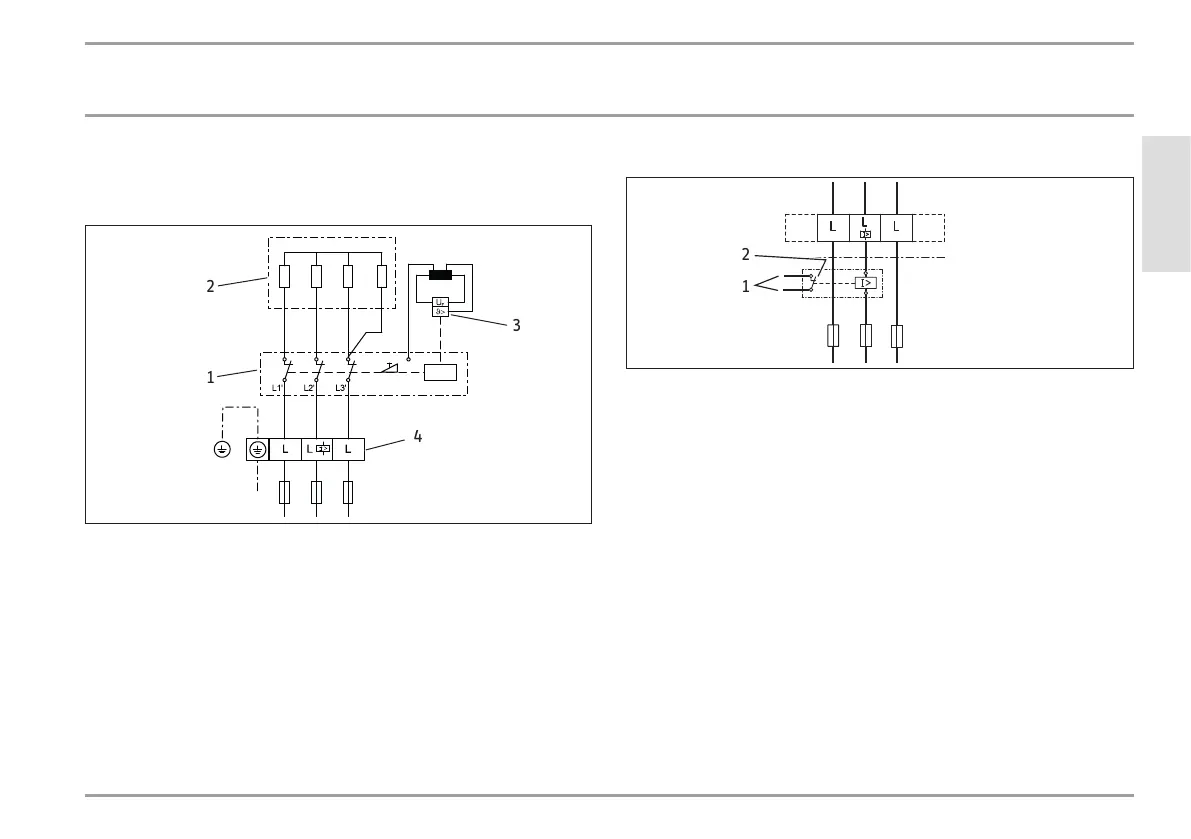

18.2 Elektroschaltplan
3/PE ~ 380-415V
D0000053424
1
3
4
2
1 Leistungselektronik mit integriertem Sicherheitsschalter
2 Blankdraht-Heizsystem
3 Sicherheitstemperaturbegrenzer
4 Netzanschlussklemme
Vorrangschaltung mit LR 1-A
85�02�02�0003�
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes
(z.B. Elektro-Speicherheizgerät)
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.
