INSTALLATION
Variantes de pose
138 | DHE www.stiebel-eltron.com
D0000056194
1
1 Languette
13.6 Installation hydraulique en saillie avec raccord
à souder/à sertir
Remarque
Ce type de raccordement modifie l’indice de protection
de l’appareil.
Modifiez la plaque signalétique. Rayez l’indication
IP25 et cochez la case IP24. Utilisez pour cela un
stylo à bille.
Vous pouvez raccorder des tubes en cuivre ou en matériaux de
synthèse avec les accessoires «raccord à souder» ou «raccord
à sertir».
Pour monter les raccords filetés à souder sur tube en cuivre de
12mm, procédez comme suit:
Placez les écrous tournants sur les tuyaux de raccordement.
Soudez les inserts aux conduites en cuivre.
Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
Vissez les conduites de raccordement avec le raccord en T et
la vanne d’arrêt 3voies à boisseau sphérique.
Remarque
Respectez les consignes du fabricant de la robinetterie.

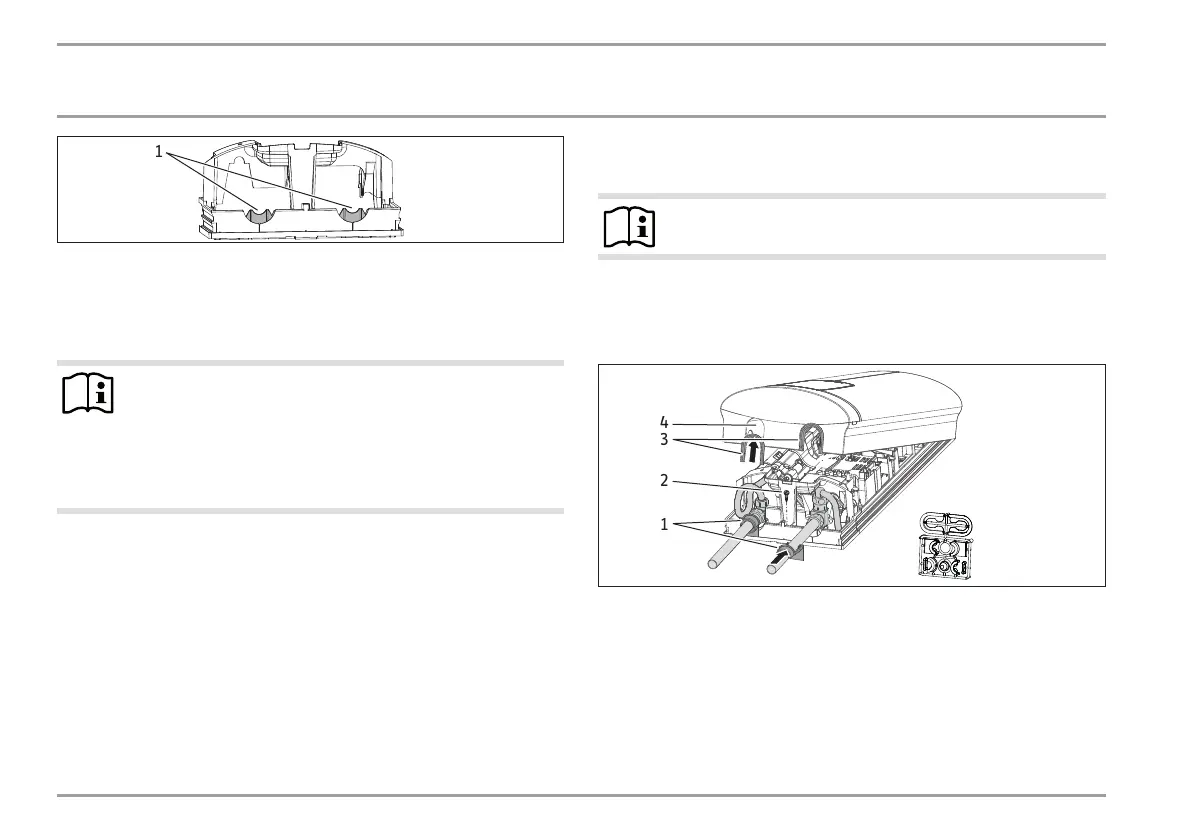

13.7 Pose du capot dans le cas d’une installation
hydraulique en saillie
D0000073170
4
3
2
1
1 Guides de panneau arrière
2 Vis
3 Guides du capot avec lèvres d’étanchéité côté tube
4 Ouverture de passage
Sciez et rompez proprement les ouvertures de passage dans
le capot de l’appareil. Si nécessaire, utilisez une lime.
Enclenchez les guides de capot dans les ouvertures de
passage.
