www.stiebel-eltron.com DHE | 283
INSTALACJA
POLSKI

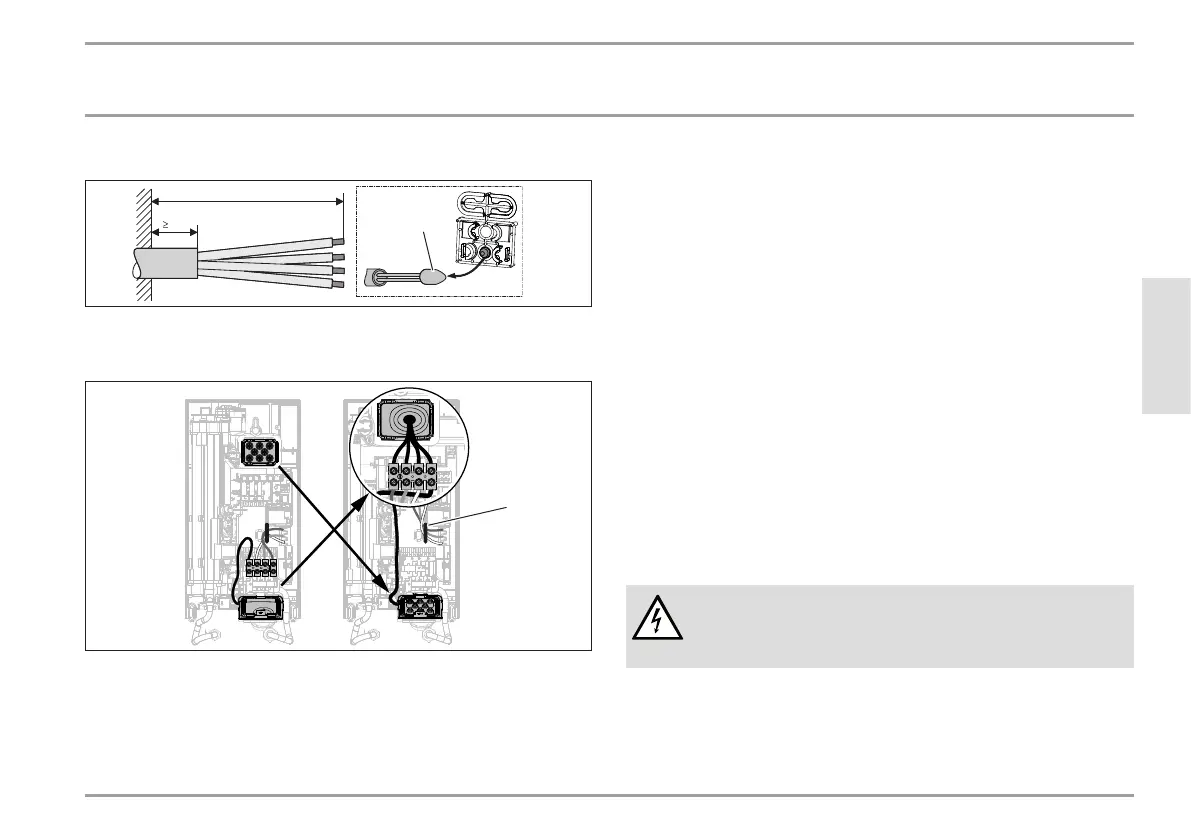

13.1 Przyłącze elektryczne podtynkowe górne
30
D0000076507
1
1 Pomoc montażowa do wprowadzania przewodu
Przygotować sieciowy przewód przyłączeniowy.
D0000053282
1
1 Kanał kablowy
Przełożyć sieciowy zacisk przyłączeniowy zdołu do góry.
W tym celu odkręcić śrubę mocującą. Obrócić zacisk sie-
ciowy z przewodami przyłączeniowymi o 180° w kierunku
ruchu wskazówek zegara. Przełożyć przy tym przewód
przez kanał kablowy. Przykręcić z powrotem sieciowy zacisk
przyłączeniowy.
Wymienić tulejki przewodu.
Zamontować na dole od góry tulejkę przewodu.
Nasunąć tulejkę przewodu na płaszcz sieciowego przewodu
przyłączeniowego.
Zamontować urządzenie na sworzniu gwintowanym uchwytu
ściennego.
Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocu-
jącą poprzez obrót wprawo o90°.
Przeciągnąć tulejkę przewodu do ścianki tylnej, aż oba ha-
czyki zatrzaskowe zablokują się.
Podłączyć sieciowy przewód przyłączeniowy do sieciowego
zacisku przyłączeniowego.
OSTRZEŻENIE - porażenie prądem elektrycznym
Żyły przyłączeniowe nie mogą wystawać poza poziom
sieciowego zacisku przyłączeniowego.
