INSTALLATION
Montage-Alternativen
38 | DHE www.stiebel-eltron.com

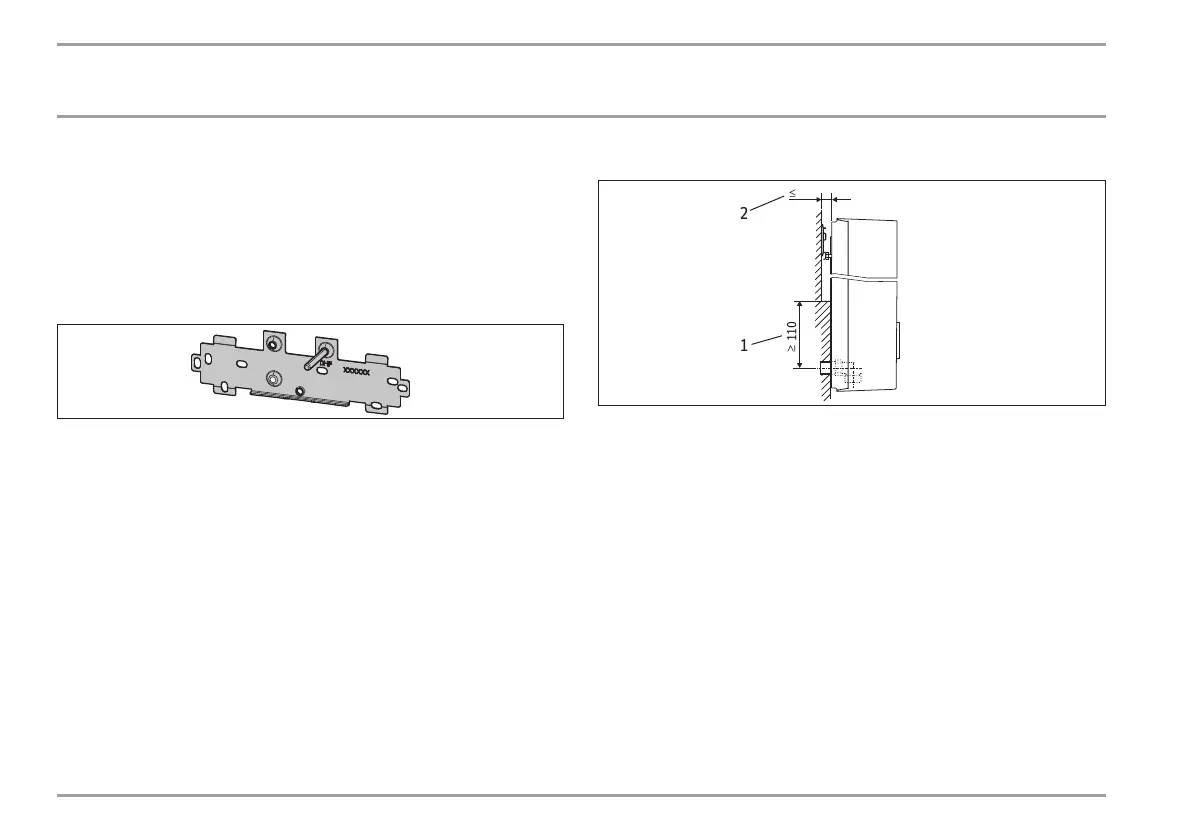

14.9 Wandaufhängung bei Geräteaustausch
Eine vorhandene Wandaufhängung von STIEBELELTRON kann bei
Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer
DHF), falls sich die Befestigungsschraube in der unteren rechten
Position befindet.
Austausch des Durchlauferhitzers DHF
26�02�02�0815�
 Versetzen Sie die Befestigungsschraube auf der Wandauf-
hängung (die Befestigungsschraube hat ein selbstfurchendes
Gewinde).
 Drehen Sie die Wandaufhängung um 180° und montieren
Sie sie an die Wand (der Schriftzug DHF erscheint dann in
Leserichtung).
14.10 Installation bei Fliesenversatz
110
20
26�02�02�1066�
2
1
1 Mindestauflage des Gerätes
2 maximaler Fliesenversatz
 Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand
mit dem Befestigungsknebel (90° Rechtsdrehung).
