DEUTSCH
www.stiebel-eltron.com DHE | 37
INSTALLATION
Montage-Alternativen
Rasten Sie die Kappen-Führungsstücke in die Durchfüh-
rungsöffnungen ein.
Nur bei Verwendung des Zubehörs „Lötanschluss“ und exakter
Einhaltung aller Montagemaße:
Brechen Sie die Dichtlippen der Kappen-Führungsstücke
heraus.
Setzen Sie die Rückwand-Führungsstücke auf die Rohre.
Schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
Hinweis
Sie können zum Ausgleich eines leichten Versatzes der
Anschlussrohre und/oder dem Einsatz des Zubehörs
„Press-Fitting“ die Kappen-Führungsstücke mit Dicht-
lippen verwenden. In diesem Fall werden die Rück-
wand-Führungsstücke nicht montiert.

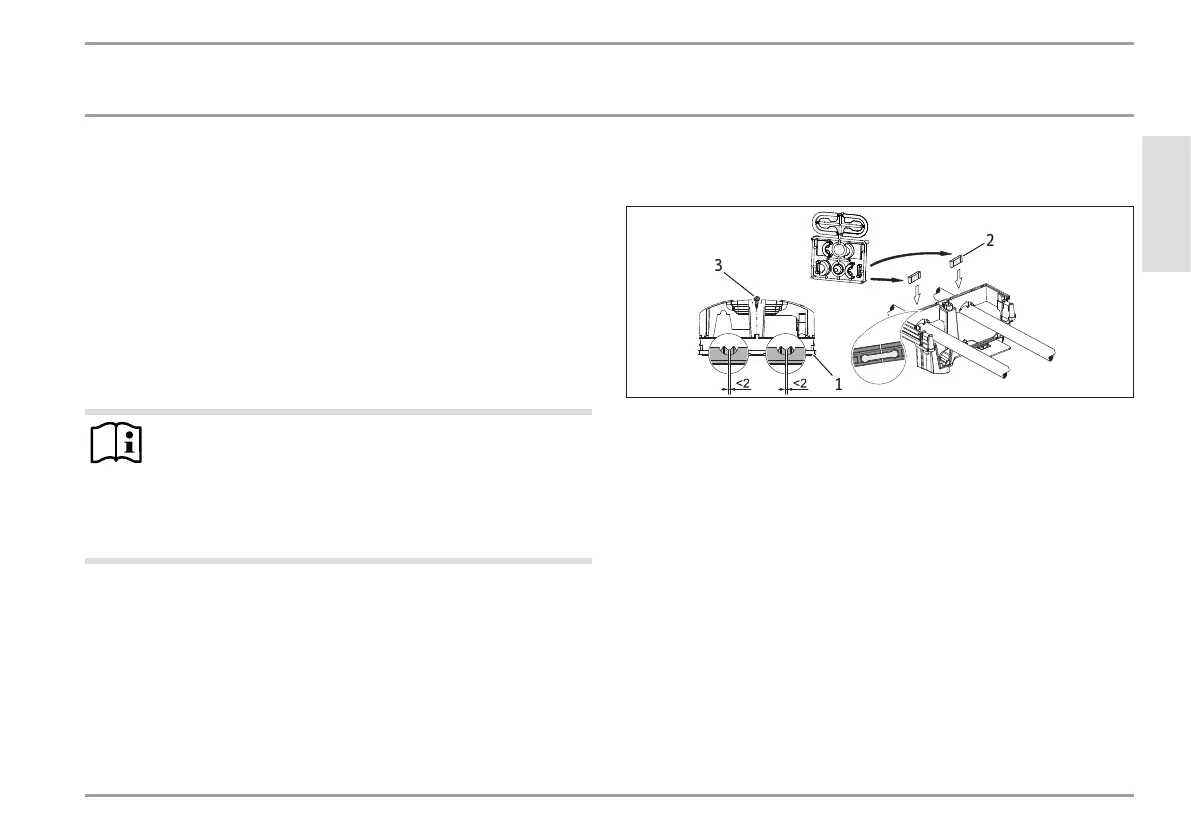

14.8 Montage Rückwand-Unterteil bei Aufputz-
Schraubanschluss
D0000053286
2
3
1
1 Rückwand-Unterteil
2 Verbindungsstück aus dem Lieferumfang
3 Schraube
Bei der Verwendung von Aufputz-Schraubanschlüssen kann das
Rückwand-Unterteil auch nach der Armaturenmontage montiert
werden. Dazu sind folgende Schritte nötig:
Sägen Sie das Rückwand-Unterteil auf.
Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
Stecken Sie die Verbindungsstücke von hinten in das Rück-
wand-Unterteil ein.
Rasten Sie das Rückwand-Unterteil in die Rückwand ein.
Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
