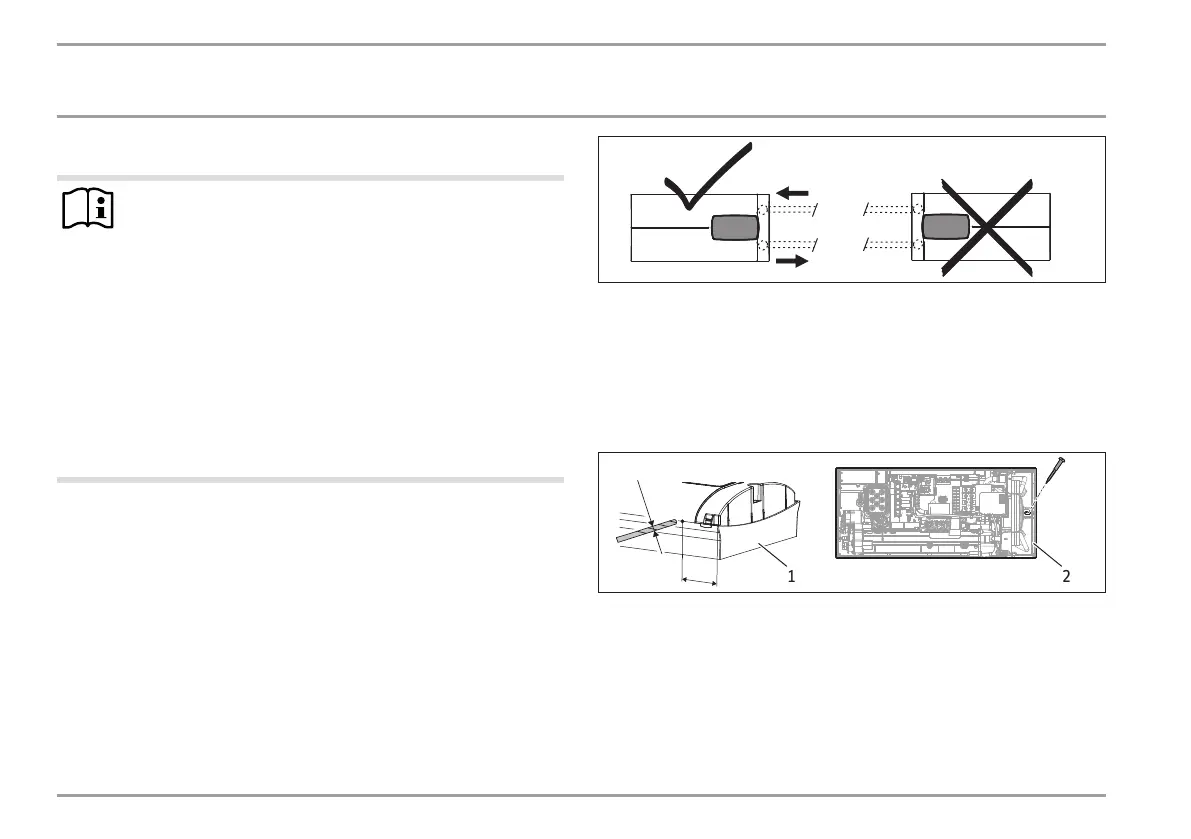

INSTALLATION
Variantes de pose
142 | DHE www.stiebel-eltron.com
13.13 Poste horizontale de l’appareil
Remarque
Si vous choisissez la variante de pose horizontale, prenez
en compte les consignes suivantes:
- Le montage n’est autorisé que pour un montage
mural direct. Il n’est pas possible d’utiliser le cadre
de montage universel.
- Les types de montages «Installation avec déport de
carrelage» et «Capot tourné» ne sont pas autori-
sés.
- Ce type de raccordement modifie l’indice de protec-
tion de l’appareil. Sur la plaque signalétique, rayez
l’indication IP25 et cochez la case IP24. Utilisez
pour cela un stylo à bille.
Pose horizontale
Vous pouvez monter l’appareil également à l’horizontale (pivoté à
90° vers la gauche, avec les raccordements hydrauliques à droite).
Pour le montage, les raccordements hydrauliques et électriques,
voir les chapitres «Pose standard» et «Variantes de pose».
1
2
D0000076919
1 Arrivée eau froide
2 Sortie eau chaude
Travaux préparatoires
À l’emplacement indiqué, le capot doit présenter une ouverture
d’évacuation des condensats de min. ∅ 5,0 mm à max. ∅ 6,0 mm.
50
Ø 5,0
D0000076914
1 2
1 Capot avec ouverture pour l’évacuation des condensats
2 Paroi arrière de l’appareil avec vis de fixation supplémentaire
