www.stiebel-eltron.com DHE | 135
INSTALLATION
Variantes de pose
FRANÇAIS

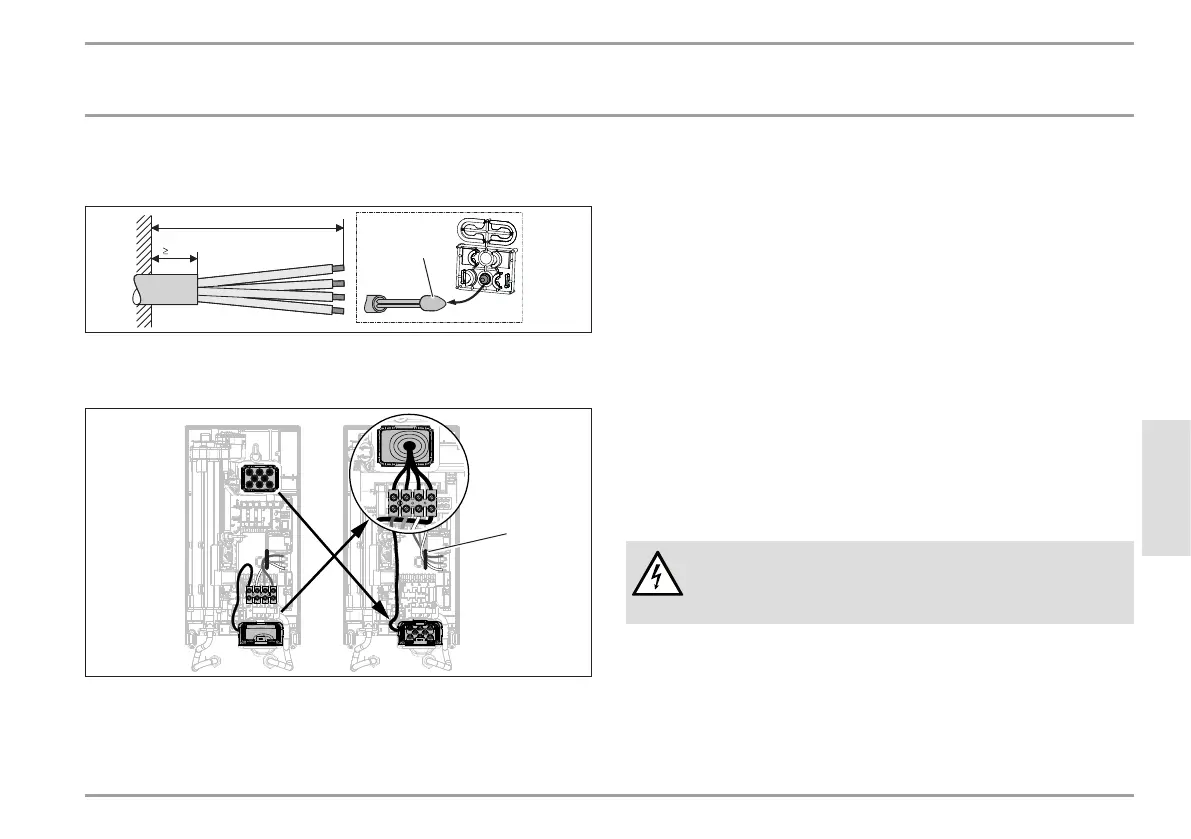

13.1 Raccordement électrique par le haut en
installation encastrée
30
D0000076507
1
1 Auxiliaire de montage pour le passage des câbles
Préparez le câble d’alimentation.
D0000053282
1
1 Câblage
Déplacez le bornier de raccordement au secteur du bas vers
le haut. Pour ce faire, desserrez la vis de fixation. Faites pivo-
ter le bornier de l’alimentation avec les câbles sur 180° dans
le sens horaire. Ce faisant, entourez les câbles autour des
attache-câbles. Resserrez le bornier d’alimentation.
Remplacez les passe-câble.
Posez dans le bas le passe-câble par le haut.
Introduisez le passe-câble sur la gaine du câble
d’alimentation.
Montez l’appareil sur la tige filetée de la fixation murale.
Appuyez fermement sur la paroi arrière. Verrouillez la ma-
nette de fixation en la tournant sur 90° vers la droite.
Enfoncez le passe-câble dans la paroi arrière jusqu’à enclen-
chement des deux crochets d’arrêt.
Raccordez le câble d’alimentation au bornier de raccorde-
ment au secteur.
AVERTISSEMENT Électrocution
Les fils de raccordement ne doivent pas dépasser du ni-
veau du bornier de raccordement au secteur.
