INSTALACE

238 | DHE www.stiebel-eltron.com

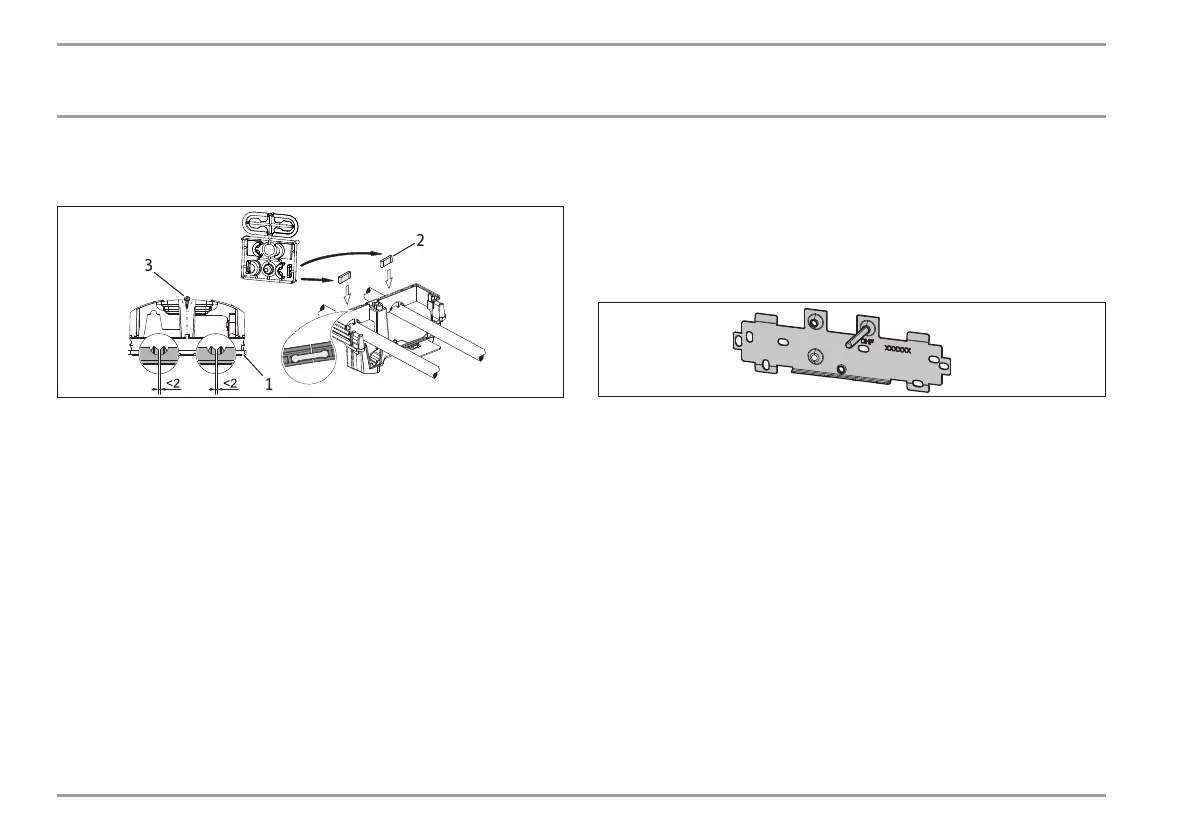

13.8 Montáž spodního dílu zadní stěny při provedení
se závitovou přípojkou na zdi
D0000053286
2
3
1
1 Zadní stěna - spodní díl
2 Spojovací kus v rozsahu dodávky
3 Šroub
Při použití šroubových připojení na zdi lze spodní díl zadní stěny
namontovat i poupevnění armatury. Postupujte takto:
 Rozřízněte spodní díl zadní stěny.
 Namontujte spodní díl zadní stěny tak, že ho postranách
ohnete a povedete přes trubku naomítce.
 Zezadu nasaďte spojky do spodního dílu zadní stěny.
 Zatlačte spodní díl zadní stěny do zadní stěny.
 Upevněte spodní díl zadní stěny šroubem.
13.9 Zavěšení na zeď při výměně přístroje
Stávající zavěšení na zeď od společnosti STIEBEL ELTRON se smí
používat při výměně přístroje (výjimkou je průtokový ohřívač vody
DHF), pokud se upevňovací šroub nachází v pravé dolní poloze.
Výměna průtokového ohřívače vody DHF
26�02�02�0815�
 Změňte polohu upevňovacího šroubu na zavěšení na zeď
(upevňovací šroub má samořezný závit).
 Otočte zavěšení na zeď o180° a namontujte je na stěnu (po-
piska DHF je ve správné poloze ke čtení).
