INSTALACJA

286 | DHE www.stiebel-eltron.com
D0000056194

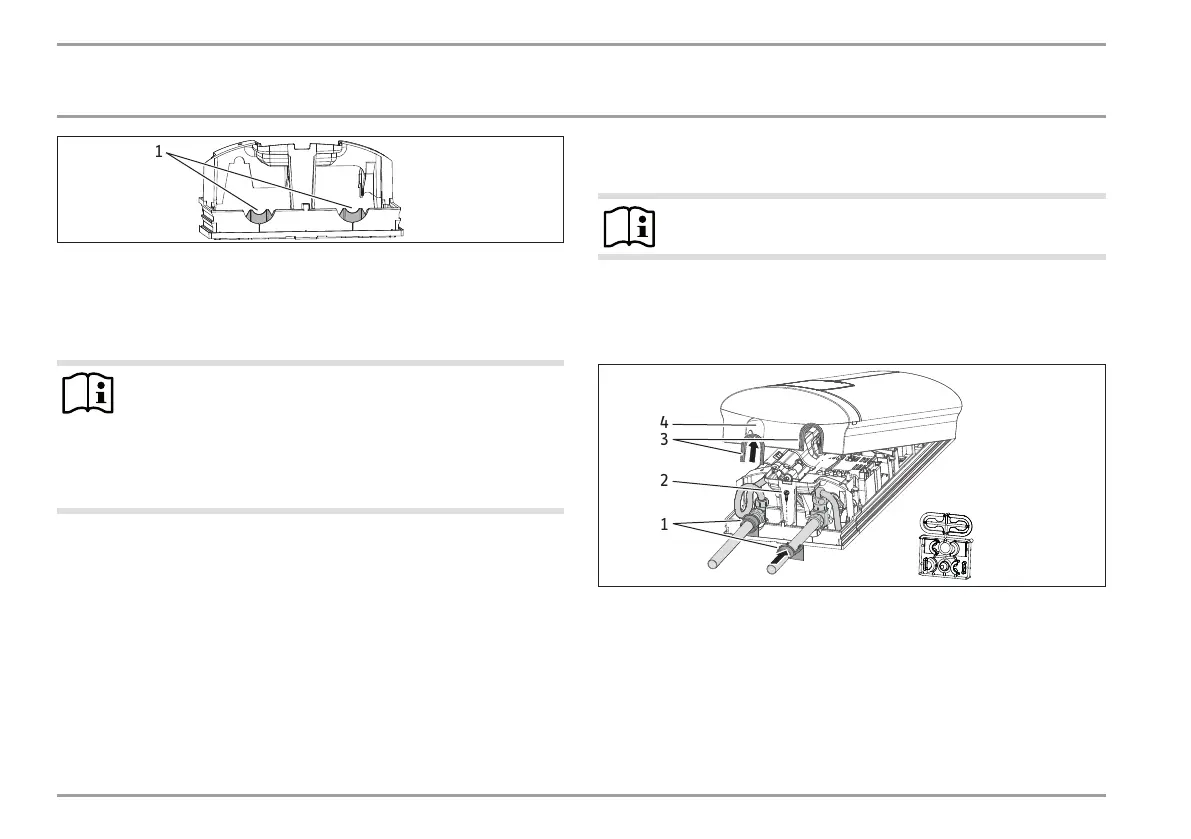

1
1 Łącznik
13.6 Instalacja wodna natynkowa z przyłączem
lutowanym / złączką rurową zaprasowywaną
Wskazówka
Przy takim sposobie podłączenia zmienia się stopień
ochrony urządzenia.
 Zmienić zapis na tabliczce znamionowej. Skreślić
„IP 25” izaznaczyć pole „IP 24”. Do tego celu użyć
długopisu.
Rurki miedziane lub rurki z tworzywa sztucznego można łączyć
elementami osprzętu „przyłącze lutowane” lub „złączka rurowa
zaprasowywana”.
Wprzypadku „przyłącza lutowanego” zprzyłączem śrubowym
do miedzianych przewodów rurowych 12mm należy postępować
wnastępujący sposób:
 Nasunąć nakrętki kołpakowe na rurki przyłączeniowe.
 Zlutować wkładki z rurkami miedzianymi.
 Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe
armatury i wsunąć ją w ściankę tylną.
 Przykręcić rurki przyłączeniowe do trójnika i 3-drożnego ku-
lowego zaworu odcinającego.
Wskazówka
Należy przestrzegać wskazówek producenta armatury.
13.7 Montaż pokrywy urządzenia przy natynkowej
instalacji wodnej
D0000073170
4
3
2
1
1 Elementy prowadzące ścianki tylnej
2 Śruba
3 Elementy prowadzące pokrywy z uszczelkami po stronie rur
4 Otwór przelotowy
 Przepiłować i dokładnie wyłamać otwory przelotowe wpo-
krywie urządzenia. Wrazie potrzeby użyć pilnika.
 Zatrzasnąć elementy prowadzące pokrywy wotworach
przelotowych.

STIEBEL ELTRON DHE 18/21/24 Specifications

General

Type	Tankless (instantaneous)
Fuel type	Electric
Boiler system	Solo boiler system
Product color	White
Heater location	-
Placement supported	Vertical
International Protection (IP) code	IP25
Efficiency	39 %
Noise level	15 dB
Maximum power	24000 W
Thermostat range	20 - 60 °C
Domestic Hot Water (DHW) flow	- l/min
AC input voltage	400 V
AC input frequency	50 - 60 Hz
Energy efficiency scale	A+ to F
Annual energy consumption	476 kWh
Built-in display	Yes

Weight and Dimensions

Depth	116 mm
Width	225 mm
Height	466 mm
Weight	3100 g
