INSTALLATION
Variantes de pose
FRANÇAIS
Uniquement si l’accessoire «Raccord fileté à souder» est
utilisé et en respectant précisément toutes les dimensions de
pose:
Rompez les lèvres d’étanchéité des guides du capot.
Placez les guides du capot de paroi arrière sur les tuyaux.
Insérez-les ensemble. Appuyez ensuite les guides contre la
paroi arrière jusqu’en butée.
Fixez la partie inférieure de la paroi arrière au moyen d’une
vis.
Remarque
Afin de compenser un léger déport des tuyaux de rac-
cordement et/ou l’utilisation de l’accessoire «Raccord à
sertir», il est possible d’utiliser les guides du capot avec
lèvres d’étanchéité. Dans ce cas, les guides de la paroi
arrière n’ont pas besoin d’être montés.

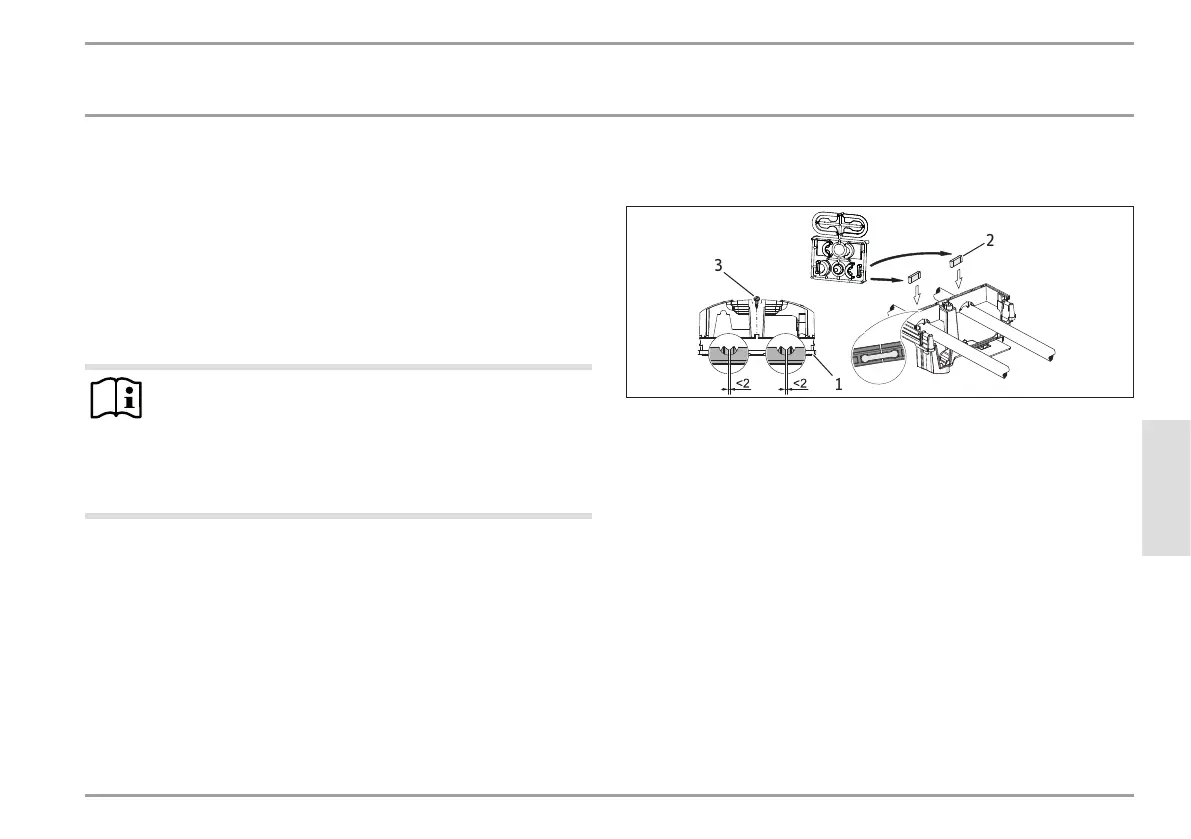

13.8 Montage de la partie inférieure de la paroi
arrière avec raccords vissés en saillie
D0000053286
2
3
1
1 Partie inférieure de la paroi arrière
2 Pièce de raccordement fournie
3 Vis
En cas d’utilisation de raccords vissés en saillie, il est possible de
monter la partie inférieure de la paroi arrière après avoir posé la
robinetterie. Pour ce faire, procédez comme suit:
Sciez la partie inférieure de la paroi arrière.
Montez la partie inférieure de la paroi arrière en l’ouvrant
sur le côté et en l’introduisant sur les tuyaux en saillie.
Insérez les pièces de raccordement par l’arrière dans la par-
tie inférieure de la paroi arrière.
Enclenchez cette partie inférieure dans la paroi arrière.
Fixez la partie inférieure de la paroi arrière au moyen d’une
vis.
